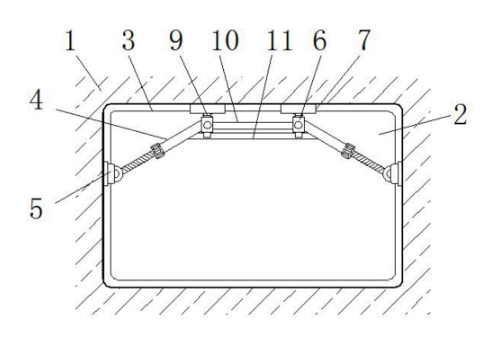

1.一种机电管线管套支架结构，包括墙面(1)和管套本体(3)，其特征在于：所述墙面(1)上开设有预留孔(2)，且预留孔(2)的边缘处固定安装有管套本体(3)，所述管套本体(3)的顶部拐角之间设置有支撑杆(4)，且支撑杆(4)的两端分别转动安装有第一连接件(5)和安装环(6)，并且第一连接件(5)与管套本体(3)的边侧相互连接，所述安装环(6)的顶部贯穿安装有第二连接件(7)，且第二连接件(7)和第一连接件(5)的端部内壁均固定铺设有阻尼橡胶(8)，并且第二连接件(7)和安装环(6)之间固定连接有复位弹簧(9)，而且第二连接件(7)与管套本体(3)的顶部相互连接，所述支撑杆(4)端部的安装环(6)边侧固定安装有第一横杆(10)和第二横杆(11)，且支撑杆(4)之间通过第一横杆(10)和第二横杆(11)相互连接。

2.根据权利要求1所述的一种机电管线管套支架结构，其特征在于：所述支撑杆(4)由丝杆(401)、外管(402)、定位件(403)和定位块(404)四部分组成，且丝杆(401)贯穿安装于外管(402)的内部，而且外管(402)的端部轴承安装有定位件(403)，并且丝杆(401)位于外管(402)内部的杆端固定有定位块(404)。

3.根据权利要求2所述的一种机电管线管套支架结构，其特征在于：所述定位件(403)与外管(402)构成轴承安装的相对旋转结构，且定位件(403)和丝杆(401)之间螺纹连接，并且外管(402)的内壁和定位块(404)的外壁截面均设置为矩形结构的卡合滑动安装连接。

4.根据权利要求2所述的一种机电管线管套支架结构，其特征在于：所述丝杆(401)和外管(402)之间同轴分布，且丝杆(401)和外管(402)构成相对伸缩结构。

5.根据权利要求1所述的一种机电管线管套支架结构，其特征在于：所述支撑杆(4)的两端与第一连接件(5)和安装环(6)之间均为转轴安装的相对转动结构，且第一连接件(5)和第二连接件(7)均设置为弧形结构，并且第一连接件(5)和第二连接件(7)上的阻尼橡胶(8)设置为锯齿状结构。

6.根据权利要求1所述的一种机电管线管套支架结构，其特征在于：所述第二连接件(7)和安装环(6)为贯穿的相对伸缩结构，且第二连接件(7)和第一连接件(5)的端部内侧与管套本体(3)的外壁之间相互贴合。

7.根据权利要求1所述的一种机电管线管套支架结构，其特征在于：所述第一横杆(10)和第二横杆(11)均关于管套本体(3)的中心轴线对称分布，且第一横杆(10)和第二横杆(11)之间相互平行，并且第一横杆(10)和第二横杆(11)的端部与支撑杆(4)之间为焊接的一体化结构设置。
