本发明涉及储存装置技术领域，且公开了一种铝合金生产用储存装置，包括纵向活动式排料结构、内外层转动式控料结构以及两个弹性伸缩结构，两个弹性伸缩结构对称式固定安装于顶部水平基板的上端面，其内部设置有在螺旋弹簧的弹性下，使得中部环形壳体抵触于弧形抵触板底表面的活动板。该铝合金生产用储存装置，采用旋转抵触法，可使得物料在排放口具备较为容易操作的关闭和排放动作，且在关闭后，能够有效防止外界气体进入至物料储存腔内部，形成有效的隔绝措施，而在排放原料时，该装置利用螺旋输送原理，能够有效控制原料排放时的速度。

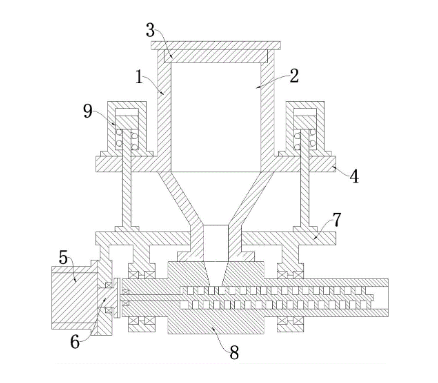

1.一种铝合金生产用储存装置，包括纵向筒形外壳（1）、设置于纵向筒形外壳（1）内部且两端开口的物料储存腔（2）、盖合于物料储存腔（2）顶端的顶部密封盖（3）、设置于纵向筒形外壳（1）侧面底部的顶部水平基板（4）以及处于水平状态的驱动电机（5），其特征在于：还包括 纵向活动式排料结构（7），固定安装于纵向筒形外壳（1）的底端，其内部设置有位于原料底端排放口的弧形抵触板（74）、可发生相对于弧形抵触板（74）纵向移动现象的环形固定体（77）以及用于固定安装驱动电机（5）的电机固定立板（79）； 内外层转动式控料结构（8），通过轴承可转动式安装于环形固定体（77）内部，其内部设置有抵触式堵塞于弧形抵触板（74）底部的中部环形壳体（81）、设置于中部环形壳体（81）内部的纵向掉落孔（85）以及随驱动电机（5）的转子（6）转动且对周围合金粉末产生定向输送的螺旋叶轮（87）； 以及两个弹性伸缩结构（9），对称式固定安装于顶部水平基板（4）的上端面，其内部设置有在螺旋弹簧（97）的弹性下，使得中部环形壳体（81）抵触于弧形抵触板（74）底表面的活动板（94）。
2.根据权利要求1所述的一种铝合金生产用储存装置，其特征在于：所述纵向活动式排料结构（7）包括固定安装于纵向筒形外壳（1）底部开口端外围的漏斗形排放外壳（73）和水平状态的底部水平基板（71），所述漏斗形排放外壳（73）底端设置有一体式结构的管道式排料外壳（72），所述管道式排料外壳（72）的底端设置有一体式结构的弧形抵触板（74），所述弧形抵触板（74）的底部构成弧形卡槽（75），且所述弧形抵触板（74）在位于弧形卡槽（75）的底表面对称安放有两个缓冲垫（710），所述底部水平基板（71）的中心被管道式排料外壳（72）贯通，所述底部水平基板（71）的底端在位于弧形抵触板（74）的两端外侧通过内侧固定杆（76）安装有环形固定体（77），所述底部水平基板（71）在位于其中一个环形固定体（77）的外端通过外侧固定杆（78）固定安装有用于固定安装驱动电机（5）的电机固定立板（79）。
3.根据权利要求2所述的一种铝合金生产用储存装置，其特征在于：所述底部水平基板（71）在被管道式排料外壳（72）贯通部位的通孔结构的孔径与管道式排料外壳（72）的外径相同。
4.根据权利要求3所述的一种铝合金生产用储存装置，其特征在于：所述环形固定体（77）的轴向中心线与所述电机固定立板（79）的轴向中心线处于同一水平线上。
5.根据权利要求2所述的一种铝合金生产用储存装置，其特征在于：所述内外层转动式控料结构（8）包括中部环形壳体（81），所述中部环形壳体（81）的一个旋转端设置有一体式结构的左管道体结构（82），所述中部环形壳体（81）的另一个旋转端设置有一体式结构的右管道体结构（83），所述中部环形壳体（81）、左管道体结构（82）和右管道体结构（83）的轴向中心部位设置有一端开口的原料输送孔（84），所述中部环形壳体（81）的内部设置有连通其圆周面以及原料输送孔（84）侧面的纵向掉落孔（85），所述中部环形壳体（81）、左管道体结构（82）和右管道体结构（83）的轴向中心部位通过轴承安装有可转动的中心旋转轴（86），所述中心旋转轴（86）在位于原料输送孔（84）内部的轴体上设置有螺旋叶轮（87），所述中心旋转轴（86）的一端与转子（6）的端部对接。
6.根据权利要求5所述的一种铝合金生产用储存装置，其特征在于：所述纵向掉落孔（85）位于中部环形壳体（81）圆周侧面的孔径小于中部环形壳体（81）的厚度。
7.根据权利要求6所述的一种铝合金生产用储存装置，其特征在于：所述螺旋叶轮（87）随驱动电机（5）的转子（6）转动时，产生的驱动方向朝向原料输送孔（84）的开口端。
8.根据权利要求6所述的一种铝合金生产用储存装置，其特征在于：所述螺旋叶轮（87）的边缘结构与所述中部环形壳体（81）、左管道体结构（82）和右管道体结构（83）在位于原料输送孔（84）圆周面的内壁之间存在间隙，且该间隙不足以使得铝合金粉末沿其横向流动。
9.根据权利要求2所述的一种铝合金生产用储存装置，其特征在于：所述弹性伸缩结构（9）包括纵向空心外壳（91），所述纵向空心外壳（91）的底端设置有固定安装于顶部水平基板（4）上端面的顶部固定板（92），所述纵向空心外壳（91）的内部设置有纵向活动腔（93），所述纵向空心外壳（91）在位于所述纵向活动腔（93）的内部安放有沿其纵向移动的活动板（94），所述活动板（94）的底端安装有贯通纵向空心外壳（91）和顶部水平基板（4）的纵向伸缩杆（95），所述纵向伸缩杆（95）在位于纵向活动腔（93）内部的杆体外围套放有对活动板（94）产生向上弹性压力的螺旋弹簧（97），所述纵向伸缩杆（95）的底端通过底部安装板（96）固定安装于底部水平基板（71）的上端面。
10.根据权利要求9所述的一种铝合金生产用储存装置，其特征在于：初始状态下，所述螺旋弹簧（97）对中部环形壳体（81）和缓冲垫（710）之间形成的最大摩擦力足以使得中部环形壳体（81）在未受到外力作用时，保证中部环形壳体（81）处于静止状态。
