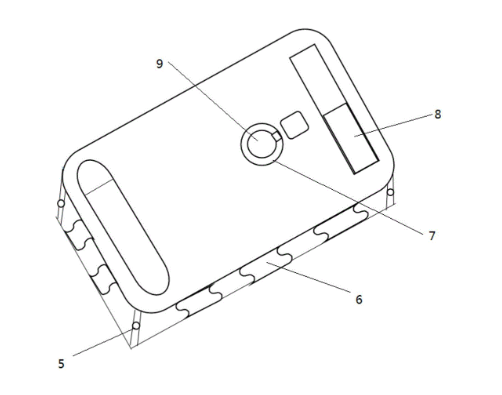

1.一种紫外线消毒手机外壳，其特征在于：包括框体(16)和盖体(15)，所述框体(16)扣接在手机上，所述盖体(15)可朝远离手机方向伸缩地连接于所述框体(16)上；所述盖体(15)内部设置有紫外线灯珠(1)；所述盖体(15)顶端设置后置镜头口(11)和相匹配的滑片(8)。

2.如权利要求1所述的紫外线消毒手机外壳，其特征在于：所述后置镜头口(11)下方设置有指纹解锁口(12)和相匹配的圆片(9)，所述滑片(8)和圆片(9)分别用于封闭和打开后置镜头口(11)和指纹解锁口(12)。

3.如权利要求2所述的紫外线消毒手机外壳，其特征在于：所述盖体(15)上位于指纹解锁口(12)的下方还铰接设置有指环(7)，所述圆片(9)铰接设置于所述盖体(15)上，并且与所述指环(7)共用同一铰接轴。

4.如权利要求1或2所述的紫外线消毒手机外壳，其特征在于：所述框体(16)和盖体(15)之间通过可伸缩杆(5)伸缩地连接；四个所述可伸缩杆(5)布置在所述框体(16)内侧的四个角处，所述可伸缩杆(5)的顶端铰接在所述框体(16)上，底端铰接在所述盖体(15)上；所述可伸缩杆(5)包括连接杆、销轴和枢轴，所述连接杆通过枢轴连接，所述可伸缩杆两端通过销轴分别与框体(16)及盖体(15)铰接。

5.如权利要求1或2所述的紫外线消毒手机外壳，其特征在于：所述框体(16)和盖体(15)的四周还密封连接有可折叠硅胶(6)；所述框体(16)，盖体(15)、可折叠硅胶(6)及手机形成密闭的空腔。

6.如权利要求1或2所述的紫外线消毒手机外壳，其特征在于：所述盖体(15)内还设置有升压模块(2)，所述升压模块(2)一端连接所述紫外线灯珠(1)连接，另一端与能量源连接。

7.如权利要求6所述的紫外线消毒手机外壳，其特征在于：所述能量源为插入手机充电口的USB接口(17)、设置在盖体(15)内的可更换电池或者是设置盖体(15)外部的充电器。

8.如权利要求7所述的紫外线消毒手机外壳，其特征在于：所述充电器有两根充电线，一根为手机充电，另一根为所述紫外线灯珠(1)供电。

9.如权利要求7所述的紫外线消毒手机外壳，其特征在于：所述盖体(15)上指环(7)的下部设置有线槽(13)和相匹配的罩(14)，所述线槽(13)内部开设有供USB接口电线(3)穿过的孔(10)。

10.如权利要求6所述的紫外线消毒手机外壳，其特征在于：所述盖体(15)内覆有一层散热硅胶(4)，所述紫外线灯珠(1)和升压模块(2)嵌入所述散热硅胶(4)内。
