本实用新型公开了一种便携式地质勘察用取样器，涉及地质勘探技术领域。本实用新型包括底板、折叠板、收纳夹和取样柱筒，底板的上表面开设一通孔，且通孔内滑动连接取样柱筒，底板的一侧边沿位置处通过转轴连接折叠板的底部连接端，底板的另一侧两侧壁上固定连接收纳夹，收纳夹在底板的两侧壁上相互对称分布。本实用新型通过在底板的四周固定连接滑轮，并在底板的一侧通过转轴连接折叠板，折叠板的内部滑动连接便于调节的伸缩板，并在底板的中部开设通孔，在通孔的内部放置取样柱筒，通过杠杆原理下压取样柱筒，便于穿过较为坚硬的土质进行收集取样，同时在底板的另一侧固定连接收纳夹，便于将折叠板夹紧固定，方便灵活使用和收纳。

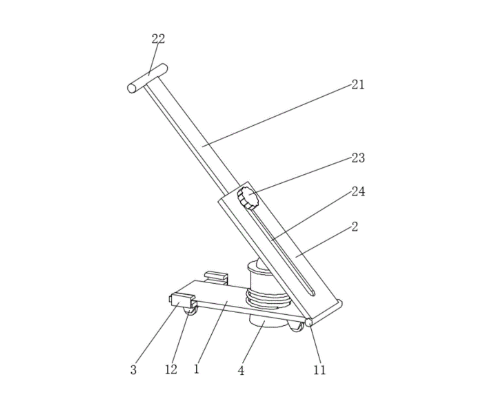

1.一种便携式地质勘察用取样器，包括底板(1)、折叠板(2)、收纳夹(3)和取样柱筒(4)，其特征在于：所述底板(1)的上表面开设一通孔，且通孔内滑动连接取样柱筒(4)，所述底板(1)的一侧边沿位置处通过转轴(11)连接折叠板(2)的底部连接端，所述底板(1)的另一侧两侧壁上固定连接收纳夹(3)，所述收纳夹(3)在底板(1)的两侧壁上相互对称分布。
2.根据权利要求1所述的一种便携式地质勘察用取样器，其特征在于，所述底板(1)的底部固定连接滑轮(12)，所述滑轮(12)在底板(1)的底部呈矩形分布固定，所述底板(1)的内部开设的圆孔直径略大于取样柱筒(4)的横截面圆形直径。
3.根据权利要求1所述的一种便携式地质勘察用取样器，其特征在于，所述折叠板(2)的内部开设活动腔(25)，所述活动腔(25)的内部滑动连接滑块(27)，所述滑块(27)的顶部固定连接伸缩板(21)，且伸缩板(21)的顶部固定连接把手(22)。
4.根据权利要求1所述的一种便携式地质勘察用取样器，其特征在于，所述折叠板(2)的顶部端面上开设滑槽(24)，所述滑槽(24)的内部穿过螺纹柱(26)，所述螺纹柱(26)的底部连接端固定连接在滑块(27)的端面上，所述螺纹柱(26)的顶部外侧螺纹连接调节旋钮(23)。
5.根据权利要求1所述的一种便携式地质勘察用取样器，其特征在于，所述收纳夹(3)的对应内侧固定连接连接柱(31)，所述收纳夹(3)通过连接柱(31)滑动连接在固定板(32)的内部，所述固定板(32)的内部开设空腔，所述固定板(32)的端口处内侧固定连接第二限位块(35)，所述第二限位块(35)抵住第一弹簧(34)的一端，所述第一弹簧(34)的另一端固定在连接柱(31)的另一端，且通过连接柱(31)周侧固定连接的第一限位块(33)阻挡。
6.根据权利要求1所述的一种便携式地质勘察用取样器，其特征在于，所述取样柱筒(4)的内部开设圆柱腔，所述取样柱筒(4)的顶部固定连接球形滑动块(41)，所述取样柱筒(4)的顶部开口端外侧开设凸出圈，且底板(1)上的通孔处周侧固定连接第二弹簧(42)的底部连接端，所述第二弹簧(42)的顶部连接端对应取样柱筒(4)的外边沿。
