本实用新型公开了一种铁路通信业务线缆施工配线辅助装置,包括:安装板,所述安装板安装在铁轨的混凝土上,所述安装板内设有连接孔,线缆位于连接孔内;连接板,设有多个,安装在安装板的底部,通过将螺栓插入连接板的安装孔内后拧紧,可使得安装板与混凝土地面连接,本实用新型的线缆不与地面直接接触,在火车通过时,安装板会相对混凝土地面震动,线缆不会与地面摩擦,从而延长线缆的使用寿命。

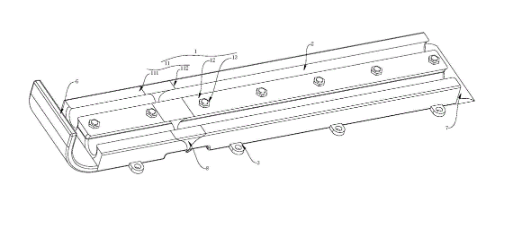

1.一种铁路通信业务线缆施工配线辅助装置,其特征在于:包括: 安装板(1),所述安装板(1)安装在铁轨的混凝土上,所述安装板(1)内设有连接孔(2),线缆位于连接孔(2)内; 连接板(3),设有多个,安装在安装板(1)的底部,通过将螺栓插入连接板(3)的安装孔内后拧紧,可使得安装板(1)与混凝土地面连接。
2.根据权利要求1所述的一种铁路通信业务线缆施工配线辅助装置,其特征在于:所述安装板(1)包括安装在混凝土上的连接部(11),所述连接部(11)上通过螺栓连接有覆盖板(12),通过所述覆盖板(12)将线缆安装在连接部(11)内,使得线缆与安装板(1)连接。
3.根据权利要求2所述的一种铁路通信业务线缆施工配线辅助装置,其特征在于:所述连接部(11)包括部件一(111),所述部件一(111)的一侧设有部件二(112),所述部件一(111)与部件二(112)之间通过转轴(4)可相互转动,通过将部件一(111)与部件二(112)分别安装在混凝土坡度部位,使得连接部(11)与混凝土完全贴合。
4.根据权利要求3所述的一种铁路通信业务线缆施工配线辅助装置,其特征在于:所述部件一(111)与部件二(112)之间设有凹槽(5),通过所述凹槽(5)可使得部件一(111)和部件二(112)转动时,转轴(4)部位不与混凝土接触。
5.根据权利要求1所述的一种铁路通信业务线缆施工配线辅助装置,其特征在于:所述安装板(1)位于信号机箱一侧设有可将线缆支撑的导向板(6),所述导向板(6)呈弧形设置。
6.根据权利要求1所述的一种铁路通信业务线缆施工配线辅助装置,其特征在于:所述安装板(1)远离信号机箱的一侧设有可使得线缆进入安装板(1)内的支撑板(7),所述支撑板(7)的端部设有圆角。
