本实用新型提供了一种岩心劈开装置，属于岩心勘测技术领域，包括驱动机构和夹紧组件。驱动机构包括机壳以及设置在机壳上的电机和劈开组件，其中，电机连接于劈开组件并控制劈开组件进行切割作业,夹紧组件包括承接部、可伸缩连接于承接部的伸缩件以及铰接于承接部的夹杆，其中，承接部位于劈开组件的下方，夹杆具有定位槽，当伸缩件沿定位槽进行滑动时，夹杆在承接部上完成开合动作。该装置能够将岩心卡紧在槽中，进而劈刀向下的力不会使岩心在槽中发生转动，进而能够大大的加快切割作业以及提高切割效果。

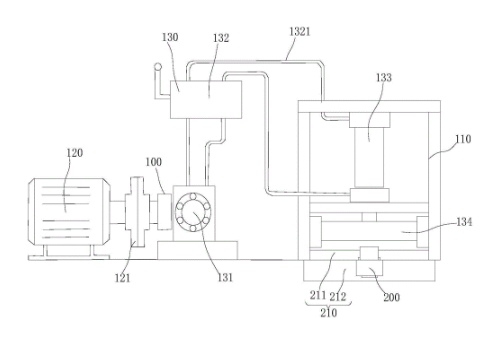

1.一种岩心劈开装置，其特征在于，包括 驱动机构(100)，所述驱动机构(100)包括机壳(110)以及设置在所述机壳(110)上的电机(120)和劈开组件(130)，其中，所述电机(120)连接于所述劈开组件(130)并控制所述劈开组件(130)进行切割作业； 夹紧组件(200)，所述夹紧组件(200)包括承接部(210)、可伸缩连接于所述承接部(210)的伸缩件(220)以及铰接于所述承接部(210)的夹杆(230)，其中，所述承接部(210)位于所述劈开组件(130)的下方，所述夹杆(230)具有定位槽(231)，当所述伸缩件(220)沿所述定位槽(231)进行滑动时，所述夹杆(230)在所述承接部(210)上完成开合动作。
2.根据权利要求1所述的一种岩心劈开装置，其特征在于，所述劈开组件(130)包括油泵(131)、换向阀(132)、油缸(133)和劈刀(134)，所述电机(120)的输出端具有联轴器(121)，所述油泵(131)连接于所述联轴器(121)，所述换向阀(132)通过油管(1321)分别连通于所述油泵(131)与所述油缸(133)，所述劈刀(134)固定连接于所述油缸(133)的输出端。
3.根据权利要求1所述的一种岩心劈开装置，其特征在于，所述承接部(210)分为弧形架(211)和固定架(212)，其中，所述固定架(212)为空心结构。
4.根据权利要求3所述的一种岩心劈开装置，其特征在于，所述伸缩件(220)分为压块(221)和弹性件(222)，所述弹性件(222)位于所述固定架(212)内，所述压块(221)在所述弹性件(222)的作用下，能够在所述弧形架(211)和所述固定架(212)上进行伸缩，并能够沿所述定位槽(231)进行滑动。
5.根据权利要求1所述的一种岩心劈开装置，其特征在于，所述定位槽(231)为斜状结构。
6.根据权利要求1所述的一种岩心劈开装置，其特征在于，所述夹杆(230)设置有2个且对称分布于所述承接部(210)之间。
7.根据权利要求4所述的一种岩心劈开装置，其特征在于，所述压块(221)位于所述弧形架(211)的一端设置有限位条(2211)。
8.根据权利要求4所述的一种岩心劈开装置，其特征在于，所述固定架(212)开设有滑槽(2121)，所述压块(221)能够沿所述滑槽(2121)滑动。
9.根据权利要求4所述的一种岩心劈开装置，其特征在于，所述弹性件(222)为螺旋弹簧、气体弹簧和橡胶弹簧中的任意一种。
