本实用新型属于动物科学试验设备技术领域，提出一种犊牛粪便样品收集装置，包括粪盖，粪盖的侧面设置有吹风机和铰链，铰链上设置有提杆，粪盖的中心设置有固定柱，固定柱的顶部设置有限位板，固定柱上活动设置有压粪组件，压粪组件包括压板、复位弹簧、踩踏杆和偏心导向杆，踩踏杆的两端与压板连接且其中间部分远离压板的中心，压板的中心设置有与固定柱配合的中心导向孔，偏心导向杆与设置在限位板上的偏心导向孔活动配合，压板的底部设置有多个围绕中心导向孔分布的柱面卡槽，柱面卡槽中设置有管口朝下的采集管。本装置设计合理、结构简单、安全性较高、卫生性较好且有利于提高取样效率，适合大规模推广。

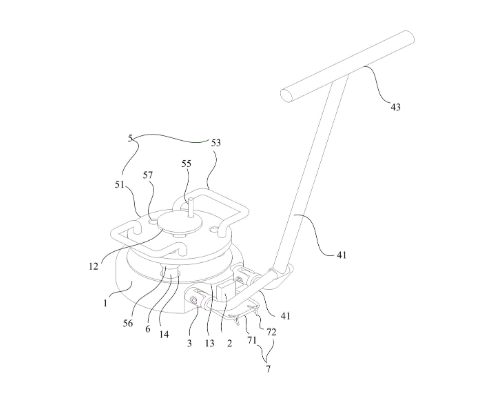

1.一种犊牛粪便样品收集装置，其特征在于，包括开口朝下的粪盖，所述粪盖的侧面设置有一个吹风机和两个铰链，所述铰链上设置有提杆，所述提杆包括与两个铰链连接的U型杆部，所述U型杆部朝上弯曲且其中间设置有斜杆部，所述斜杆部的顶端设置有水平的提把部，所述粪盖的中心设置有固定柱，所述固定柱的顶部设置有限位板，所述固定柱上活动设置有压粪组件，所述压粪组件包括压板，所述压板的底部与粪盖之间设置有复位弹簧，所述压板的顶部设置有一对U型的踩踏杆，所述踩踏杆的两端与压板连接且其中间部分远离压板的中心，所述压板的中心设置有与固定柱配合的中心导向孔，所述中心导向孔的一侧设置有偏心导向杆，所述偏心导向杆与设置在限位板上的偏心导向孔活动配合，所述压板的底部设置有多个围绕中心导向孔分布的柱面卡槽，所述柱面卡槽中设置有管口朝下的采集管，所述采集管与设置在粪盖上的通孔活动配合，所述采集管的顶部设置有推粪孔。
2.根据权利要求1所述的犊牛粪便样品收集装置，其特征在于，所述粪盖的底面为斜面，所述斜面的最低点位于铰链的下方。
3.根据权利要求2所述的犊牛粪便样品收集装置，其特征在于，所述粪盖的侧面设置有位于两个铰链之间的凸台，所述吹风机设置在凸台上。
4.根据权利要求3所述的犊牛粪便样品收集装置，其特征在于，所述凸台的侧面设置有定位组件，所述定位组件包括与凸台的两侧转连接的回字形的压杆，所述压杆上设置有至少两个定位钩，所述定位钩包括与压杆连接的套管，所述套管的侧面设置有三个均匀分布的径向钩体。
5.根据权利要求4所述的犊牛粪便样品收集装置，其特征在于，所述压板上与柱面卡槽对应的位置设置有观察口。
