一种舔砖固定装置

专利类型:
实用新型
申请号/专利号:
CN202221159450.1
申请人(专利权人):
内蒙古农业大学
行业类别:
A01K5/015
技术成熟度:
成熟
公布时间:
2022-08-16
证书状态:
有效
交易价格:
面议
我要咨询

摘要详情

技术摘要

权利要求书

技术附图

交易流程

委托经理人

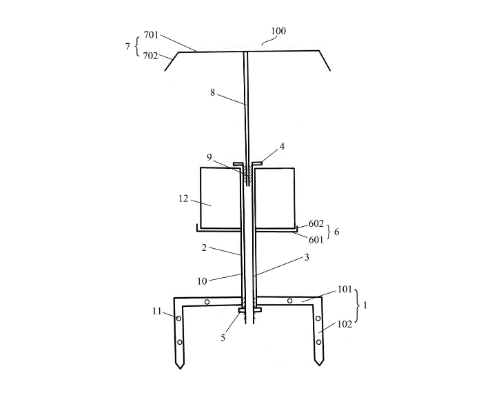

本实用新型公开一种舔砖固定装置,涉及养殖设备技术领域,包括底座、中心杆、加固杆、限位板、锁紧部件、托盘和遮挡组件,底座固定于中心杆的底部,托盘固定套设于中心杆上且位于底座的上方,中心杆为中空结构,托盘用于放置舔砖,限位板固定于加固杆的顶部,加固杆用于套设于中心杆的内部,加固杆的底部穿过中心杆伸至外部并安装有锁紧部件,限位板用于对舔砖的顶部进行限位,加固杆与中心杆之间形成导液腔,遮挡组件安装于加固杆的顶部。本实用新型提供的舔砖固定装置使得舔砖固定牢固,不易掉落,使得牲畜能够均匀舔食舔砖的多个面,防止唾液沉积而浸泡舔砖。

1.一种舔砖固定装置,其特征在于,包括底座、中心杆、加固杆、限位板、锁紧部件、托盘和遮挡组件,所述底座固定于所述中心杆的底部,所述托盘固定套设于所述中心杆上且位于所述底座的上方,所述中心杆为中空结构,所述托盘用于放置舔砖,所述限位板固定于所述加固杆的顶部,所述加固杆用于套设于所述中心杆的内部,所述加固杆的底部穿过所述中心杆伸至外部并安装有所述锁紧部件,所述限位板用于对所述舔砖的顶部进行限位,所述加固杆与所述中心杆之间形成导液腔,所述遮挡组件安装于所述加固杆的顶部。

2.根据权利要求1所述的舔砖固定装置,其特征在于,所述底座上设置有多个螺纹孔。

3.根据权利要求2所述的舔砖固定装置,其特征在于,所述底座包括两个分别设置于所述中心杆两侧的底部杆,所述底部杆包括横杆和固定于所述横杆一端的竖杆,所述竖杆的底部为尖端状,所述横杆远离所述竖杆的一端固定于所述中心杆的外壁上,所述横杆和所述竖杆上均设置有所述螺纹孔。

4.根据权利要求1所述的舔砖固定装置,其特征在于,所述托盘固定套设于所述中心杆的顶部。

5.根据权利要求1所述的舔砖固定装置,其特征在于,所述托盘包括底板和固定套设于所述底板外边缘的环形挡板,且所述环形挡板位于所述底板的上部。

6.根据权利要求1所述的舔砖固定装置,其特征在于,所述限位板为圆环板并固定套设于所述加固杆顶部的外壁上。

7.根据权利要求1所述的舔砖固定装置,其特征在于,所述锁紧部件为螺母,所述加固杆底部的外壁上设置有与所述螺母相匹配的外螺纹。

8.根据权利要求1所述的舔砖固定装置,其特征在于,所述加固杆为中空结构,所述加固杆顶部的内壁上设置有内螺纹。

9.根据权利要求8所述的舔砖固定装置,其特征在于,所述遮挡组件包括支撑杆和设置于所述支撑杆顶部的遮挡板,所述支撑杆的下部设置有与所述内螺纹结构相匹配的螺纹连接杆。

10.根据权利要求9所述的舔砖固定装置,其特征在于,所述遮挡板包括顶板和固定套设于所述顶板外边缘的锥形板,且所述锥形板位于所述顶板的下部,所述顶板固定于所述支撑杆的顶部。
