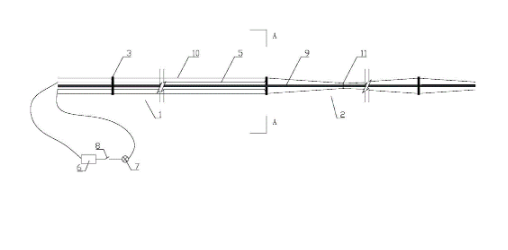

本实用新型公开了一种锚索孔内注浆检测装置，其包括自由段、锚固段、隔离架、电阻元件、两根导线、电源、指示灯和开关；在自由段和锚固段上分别设置有若干个隔离架；在自由段和锚固段交界处的隔离架上固定有电阻元件；两根导线的一端分别与电阻元件的两端连接；两根导线的另一端分别与电源、指示灯和开关串联；在电阻元件两端，且固定在自由段和锚固段交界处的隔离架上的导线为裸露设置。本实用新型的优点在于，本实用新型结构简单，易实现，且安装简便；可实现锚固段注浆状态的自动检测功能，避免了人工的判断误差，同时也减轻了工作人员的劳动强度；节省了施工成本，同时使锚索结构简单，利于锚索的安装制作及下索施工。
1.一种锚索孔内注浆检测装置，其特征在于，其包括自由段、锚固段、隔离架、电阻元件、两根导线、电源、指示灯和开关；在所述自由段和所述锚固段上分别设置有若干个所述隔离架；在所述自由段和所述锚固段交界处的所述隔离架上固定有所述电阻元件；两根所述导线的一端分别与所述电阻元件的两端连接；两根所述导线的另一端分别与所述电源、所述指示灯和所述开关串联；在所述电阻元件两端，且固定在所述自由段和所述锚固段交界处的所述隔离架上的所述导线为裸露设置。
2.根据权利要求1所述的一种锚索孔内注浆检测装置，其特征在于，在所述隔离架的中心开设有中心孔，在所述隔离架的周边设置有若干个卡槽。
3.根据权利要求2所述的一种锚索孔内注浆检测装置，其特征在于，所述锚固段包括注浆管、钢绞线和紧固环；在所述注浆管上设置有若干个所述隔离架，所述注浆管活动插设在所述中心孔中；若干个所述钢绞线分别卡接在对应的所述卡槽中；在相邻的所述隔离架之间的若干个所述钢绞线的外侧固定套设有所述紧固环。
4.根据权利要求3所述的一种锚索孔内注浆检测装置，其特征在于，所述自由段包括所述注浆管、所述钢绞线和两根所述导线；在所述注浆管的侧壁固定设置有沿所述注浆管长度方向设置的两根所述导线。
5.根据权利要求1-4任一所述的一种锚索孔内注浆检测装置，其特征在于，所述电阻元件设置在所述锚固段的一侧。
