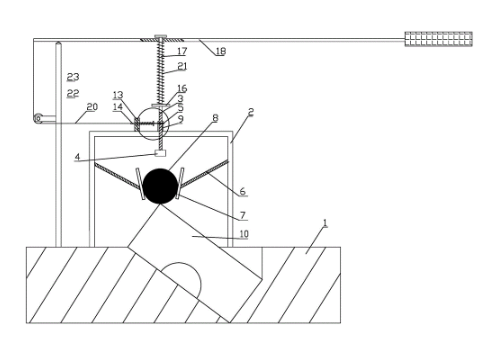

1.一种岩心劈样机，其特征在于，其包括底座、支架、锤柄、锤头、插销，在所述底座的顶部固定有倒置的凵型支架，在所述支架的两侧板上分别通过悬挂架固定有一块支撑板，两块所述支撑板呈倒八字设置，在两块所述支撑板的顶面之间放置有岩心；在所述岩心下方的所述底座上固定有刀尖向上设置的劈刀，所述劈刀与所述岩心平行设置，在所述支架的顶板中部固定有导向套，且所述导向套的中心与所述岩心的中心垂直相交；在所述导向套内上下滑动设有所述锤柄，在所述锤柄的底端固定有所述锤头；在所述导向套上水平开设有固定销孔，在所述锤柄上开设有与所述固定销孔对应的活动销孔，所述插销活动插接在所述固定销孔和任一所述活动销孔内。

2.根据权利要求1所述的一种岩心劈样机，其特征在于，在所述插销外侧的所述支架的顶部固定有第一支架，在所述第一支架上水平滑动插接设有一端与所述插销平行固定的拉杆，在所述插销和所述第一支架之间的所述拉杆的外部套设有第一弹簧；在所述锤柄的顶端固定有卡板，在所述卡板上方固定有与所述锤柄同轴的导向杆，在所述导向杆的上部上下滑动套设有水平设置的操纵杆，在所述导向杆的顶部固定有端板；在远离所述第一支架一侧的所述底座上固定有第二支架，所述操纵杆的一端与所述第二支架铰接，在所述操纵杆的一端和所述拉杆的另一端之间固定有拉绳。

3.根据权利要求2所述的一种岩心劈样机，其特征在于，在所述操纵杆与所述卡板之间的所述导向杆的外部套设有第二弹簧。

4.根据权利要求3所述的一种岩心劈样机，其特征在于，所述端板与所述导向杆螺接固定。

5.根据权利要求2至4任一所述的一种岩心劈样机，其特征在于，在所述第二支架上转动设有对拉绳进行导向的定滑轮。

6.根据权利要求1至4任一所述的一种岩心劈样机，其特征在于，所述悬挂架为宽度可调的伸缩板。

7.根据权利要求6所述的一种岩心劈样机，其特征在于，所述悬挂架包括固定板和活动板，所述固定板的外端与所述支架的侧板固定，所述活动板的外端与所述固定板的内端部分重叠，所述固定板和所述活动板重叠部分通过螺栓连接固定；在所述活动板的内端固定有所述支撑板。
