本实用新型公开了一种利用微生物发酵制备中药饮片的装置，包括发酵罐，所述发酵罐包括罐体，所述罐体的上端连通有进料管，所述罐体的下端连通有出料管，所述进料管上设有电磁阀体一；本方案，通过设置蒸汽发生组件，蒸汽发生器可以产生蒸汽，蒸汽通过输气管一进入发酵罐内可以对药粉进行蒸汽灭菌，同时通过控制电磁三通阀一可以使输气管一与加热组件连通，使蒸汽进入加热组件内，可以对加热组件加热，从而提高罐体内的温度，达到了烘干的目的，本实用新型使蒸汽灭菌、降温、发酵、搅拌和烘干集成在一个装置内，无需对药粉进行转运，进而提高了处理效率，减少了装置的使用，降低了能源的消耗。

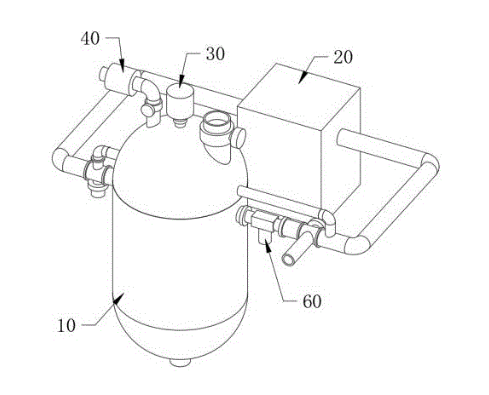

1.一种利用微生物发酵制备中药饮片的装置，其特征在于，包括： 发酵罐（10），所述发酵罐（10）包括罐体（11），所述罐体（11）的上端连通有进料管（13），所述罐体（11）的下端连通有出料管（12），所述进料管（13）上设有电磁阀体一（14）； 蒸汽发生组件（20），所述蒸汽发生组件（20）包括蒸汽发生器（21）和进气管（25），所述蒸汽发生器（21）的出气端连通有输气管一（22），所述蒸汽发生器（21）的进气端连通有送气管（23），所述输气管一（22）上设有电磁三通阀一（24），所述进气管（25）连通在电磁三通阀一（24）上； 搅拌组件（30），所述搅拌组件（30）包括正反电机（31）、搅拌轴（32）和螺旋叶（33），所述正反电机（31）固定安装在罐体（11）的上端，所述搅拌轴（32）固定安装在罐体（11）的输出轴上，所述螺旋叶（33）固定安装在搅拌轴（32）上； 加热组件（50），所述加热组件（50）包括圆形热管（51）、蒸汽进管（52）和蒸汽出管（53），所述蒸汽进管（52）和蒸汽出管（53）均贯穿设置在罐体（11）上，所述蒸汽进管（52）和蒸汽出管（53）分别连通在圆形热管（51）的两侧，所述蒸汽进管（52）远离圆形热管（51）的一端与电磁三通阀一（24）连通，所述蒸汽出管（53）远离圆形热管（51）的一端与送气管（23）连通； 吸风组件（60），所述吸风组件（60）包括负压风机（61）和出风管（65），所述负压风机（61）的抽风端连通有抽风管（63），所述抽风管（63）远离负压风机（61）的一端与罐体（11）连通，所述负压风机（61）的出风端连通有通气管（62），所述通气管（62）远离负压风机（61）的一端设有电磁三通阀二（64），所述电磁三通阀二（64）的两个出口分别与送气管（23）和出风管（65）连通。
2.根据权利要求1所述的一种利用微生物发酵制备中药饮片的装置，其特征在于：还包括进风组件（40），所述进风组件（40）连通在罐体（11）的顶端。
3.根据权利要求2所述的一种利用微生物发酵制备中药饮片的装置，其特征在于：所述进风组件（40）包括过滤管（41）和电磁阀体二（44），所述电磁阀体二（44）连通在过滤管（41）的出气端。
4.根据权利要求3所述的一种利用微生物发酵制备中药饮片的装置，其特征在于：所述过滤管（41）的内腔分别安装有粉尘滤网（42）和银离子杀菌层（43）。
5.根据权利要求4所述的一种利用微生物发酵制备中药饮片的装置，其特征在于：所述银离子杀菌层（43）的厚度为5-15cm。
6.根据权利要求1所述的一种利用微生物发酵制备中药饮片的装置，其特征在于：所述抽风管（63）内可拆卸安装有过滤网，所述过滤网的目数为20-40目。
