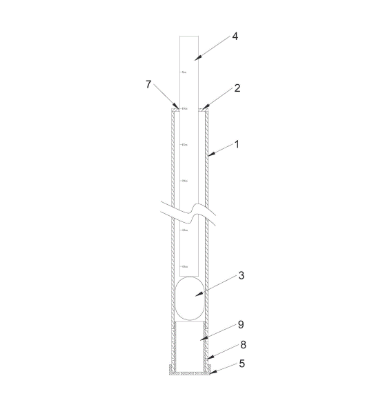

本实用新型公开了一种双环渗水试验水位实时测量装置，其包括有筒体、端盖、浮球、刻度尺、过滤盖；筒体的外壁上固定有夹持装置，筒体的顶端盖设有端盖，端盖上开设有限位孔，限位孔内滑动穿设有刻度尺，刻度尺置于筒体内部的一端固定有浮球；筒体的底部筒壁上开设有多个沿筒体的轴向设置的均压孔，筒体的内部套设有过滤筒，过滤网与均压孔紧密贴合设置，筒体的底端可拆卸连接有过滤盖。优点：在夹持装置的作用下将该装置固定在双环的内环顶端环壁上，内环中的水通过筒体的限位孔和筒体的底部进入筒体中，通过刻度尺外露在筒体外侧的刻度值实现对水位变化量的测量；在夹持装置和筒体的作用下，保护了刻度尺，解决了注水冲击刻度尺造成的倾斜问题。
1.双环渗水试验水位实时测量装置，其特征在于，其包括有筒体、端盖、浮球、刻度尺、过滤盖； 所述筒体的外壁上固定有夹持装置，所述筒体的顶端盖设有端盖，所述端盖上开设有限位孔，所述限位孔内滑动穿设有所述刻度尺，所述刻度尺置于所述筒体内部的一端固定有所述浮球； 所述筒体的底部筒壁上开设有多个沿所述筒体的轴向设置的均压孔，所述筒体的内部套设有过滤筒，所述过滤筒与所述均压孔紧密贴合设置； 所述筒体的底端可拆卸连接有所述过滤盖。
2.根据权利要求1所述的双环渗水试验水位实时测量装置，其特征在于，所述过滤盖扣设在所述筒体的底端。
3.根据权利要求1或2所述的双环渗水试验水位实时测量装置，其特征在于，所述夹持装置包括抱箍和夹子，所述抱箍与所述筒体夹持固定，所述抱箍的外壁固定有所述夹子。
