本实用新型公开了一种多功能脊柱椎管切开装置，包括竖筒，所述竖筒的外壁下方设有支撑结构，所述支撑结构包括直板、螺杆、槽板和圆球，所述直板的内壁与竖筒的外壁下方一体成型，所述直板的顶部外侧与螺杆的外壁螺纹连接。进而使螺杆向下转动，从而带动圆球向下移动，使两侧的圆球略微高与刀具，在使用时两侧圆球进行支撑，方便平行控制，降低了使用难度，然后使竖管在竖筒的内壁上下移动，可以对竖管进行拆卸，便于清理，防止细菌残留，确保正常使用，在装置使用时对竖管上方进行支撑，防止竖管下坠，避免操作受阻，便于推广，便于使用。

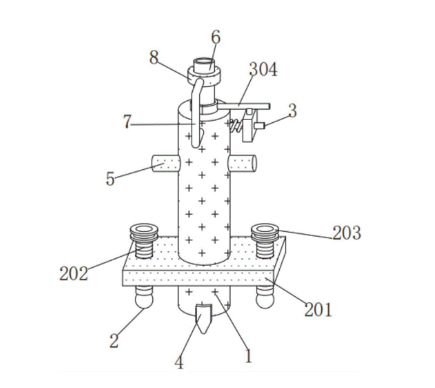

1.一种多功能脊柱椎管切开装置，包括竖筒(1)，其特征在于，所述竖筒(1)的外壁下方设有支撑结构(2)； 所述支撑结构(2)包括直板(201)、螺杆(202)、槽板(203)和圆球(204)； 所述直板(201)的内壁与竖筒(1)的外壁下方一体成型，所述直板(201)的顶部外侧与螺杆(202)的外壁螺纹连接，所述螺杆(202)的顶部与槽板(203)的底部相固接，所述螺杆(202)的底部与圆球(204)的顶部相固接。
2.根据权利要求1所述的一种多功能脊柱椎管切开装置，其特征在于，所述竖筒(1)的外侧上方固接有把手(5)，所述竖筒(1)的正面底部固接有刀具(4)。
3.根据权利要求1所述的一种多功能脊柱椎管切开装置，其特征在于，所述竖筒(1)的右侧上方设有抵紧结构(3)； 所述抵紧结构(3)包括直杆(301)、方板(302)、弹簧(303)、凸杆(304)和第一弧板(305)； 所述直杆(301)的内侧与竖筒(1)的右侧上方相固接，所述直杆(301)的外壁与方板(302)的内壁间隙配合，所述直杆(301)的外壁与弹簧(303)的内壁相套接，所述弹簧(303)的外侧分别与方板(302)的内侧和竖筒(1)的外壁上方相固接，所述方板(302)的顶部与凸杆(304)的底部相固接，所述凸杆(304)的内侧与第一弧板(305)的外侧相固接。
4.根据权利要求1所述的一种多功能脊柱椎管切开装置，其特征在于，所述竖筒(1)的内壁插接有竖管(6)，所述竖筒(1)的顶部左侧固接有第二弧板(9)，所述竖管(6)的外壁上方分别与第二弧板(9)和第一弧板(305)的内壁相贴合。
5.根据权利要求1所述的一种多功能脊柱椎管切开装置，其特征在于，所述竖筒(1)的正面上方固接有曲杆(7)，所述曲杆(7)的后端面顶部固接有圆环(8)，所述圆环(8)的内壁与竖管(6)的外壁相插接。
