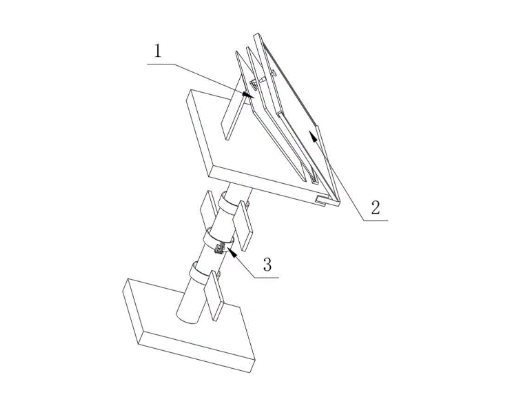

1.一种图书定位导览牌，包括主体智能定位导览牌(1)、防护装置(2)、可拆卸装置(3)、第一矩形块(4)和支撑架(5)，其特征在于：所述第一矩形块(4)设置在支撑架(5)的外表面，所述防护装置(2)设置在主体智能定位导览牌(1)的外表面，所述可拆卸装置(3)设置在支撑架(5)的外表面，所述防护装置(2)包括透明防护罩(24)、透明防护板(21)、滑块(23)、第三矩形块(25)和第一操作盘(29)，所述第一矩形块(4)的一侧开设有第一矩形槽(22)，所述滑块(23)和第一矩形槽(22)滑动连接，所述滑块(23)的顶部与透明防护罩(24)的底部固定连接，所述透明防护罩(24)和透明防护板(21)之间设置有第一限位杆(28)，所述透明防护板(21)的底部固定连接有第二矩形块(211)，所述第一矩形块(4)的顶部固定连接有第一L块(212)，所述第二矩形块(211)插设在第一L块(212)的凹槽内壁。

2.根据权利要求1所述的一种图书定位导览牌，其特征在于：所述透明防护罩(24)的外表面开设有第二圆孔(214)，所述第三矩形块(25)的外表面开设有第二矩形槽(26)，所述透明防护罩(24)插设在第二矩形槽(26)内壁。

3.根据权利要求2所述的一种图书定位导览牌，其特征在于：所述第二矩形槽(26)的内壁开设有第三圆孔(218)，所述透明防护板(21)的外表面开设有第一圆孔(27)，所述第一限位杆(28)插设在第二圆孔(214)、第三圆孔(218)和第一圆孔(27)的内壁。

4.根据权利要求3所述的一种图书定位导览牌，其特征在于：所述第一限位杆(28)的顶端固定连接有第一圆盘(215)，所述第一限位杆(28)的外表面套设有圆筒(216)。

5.根据权利要求1所述的一种图书定位导览牌，其特征在于：所述第一操作盘(29)的外表面固定连接有第四矩形块(210)，所述第一操作盘(29)的外表面开设有第一圆槽(217)，所述第一限位杆(28)的外表面大小和形状与第一圆槽(217)的内壁大小和形状相适配，所述透明防护板(21)靠近第一操作盘(29)的一侧固定连接有第二L块(213)。

6.根据权利要求1所述的一种图书定位导览牌，其特征在于：所述可拆卸装置(3)包括开口圆环块(31)和第二限位杆(34)，所述开口圆环块(31)的外表面固定连接有第五矩形块(32)，所述开口圆环块(31)远离开口的一侧固定连接有分支指示牌(315)，两个所述第五矩形块(32)的外表面开设有第四圆孔(33)，所述第二限位杆(34)插设在第四圆孔(33)的内壁，所述第二限位杆(34)的底部固定连接有半圆块(35)，所述半圆块(35)的外表面固定连接有第一U形块(36)，所述第一U形块(36)的内壁固定连接有圆杆(37)。

7.根据权利要求6所述的一种图书定位导览牌，其特征在于：所述圆杆(37)的外表面转动连接有第二U形块(38)，所述第二U形块(38)的外表面开设有第六圆孔(310)，所述第二U形块(38)靠近开口圆环块(31)的一侧固定连接有第三L块(314)，其中一个远离半圆块(35)的所述第五矩形块(32)的外表面开设有第五圆孔(39)，第三限位杆(311)插设在第五圆孔(39)和第六圆孔(310)的内壁，所述第三限位杆(311)的顶端固定连接有第二操作盘(312)，所述第二操作盘(312)的外表面固定连接有第六矩形块(313)。
