本实用新型公开了一种可快速降温的电气自动化控制箱，包括箱体和安装于箱体外部的外壳，所述外壳与箱体之间形成通道，管体中间安装有散热风扇，外壳的外侧面上安装有多根循环管，循环管上端统一安装有第一纵管，第一纵管与第二纵管之间安装有水泵，外壳上端安装有多根排液管，循环管的外部均套有套管，套管上均安装有散热翅叶。本实用新型结构简单，通过水泵能使导热油覆盖在箱体的外壁上，能将箱体上无论是高发热区域还是低发热区域的热量都吸收，并通过外壳自身的散热及散热翅叶快速的将导热油中吸收的热量散去，而散热风扇产生的风能经过箱体的外壁及进入箱体内部，能对箱体的内外进行同时的散热，大大的增加了散热面积。

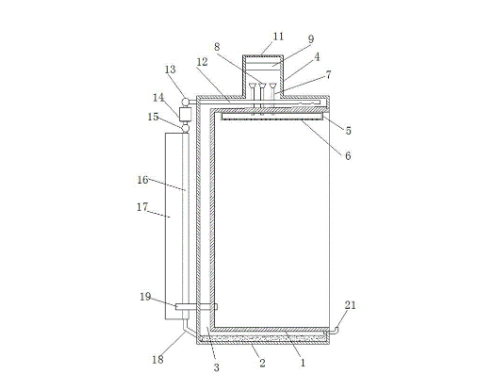

1.一种可快速降温的电气自动化控制箱，其特征在于：包括箱体（1）和安装于箱体（1）外部的外壳（2），所述外壳（2）与箱体（1）之间形成通道（3），外壳（2）的顶面上安装有管体（4），管体（4）上端的开口中安装有过滤网（11），管体（4）中间安装有散热风扇（9），箱体（1）内部的顶面上安装有壳体（5），壳体（5）的底面上设有多个出气孔（6），箱体（1）的顶面上安装有多根与壳体连通的进气管（7），进气管（7）上端延伸至管体（4）中，并安装有喇叭状结构的进气斗（8），外壳（2）的外侧面上安装有多根循环管（18），循环管（18）下端设置于通道（3）的底部，循环管（18）上端统一安装有第一纵管（15），第一纵管（15）上端设有第二纵管（13），第一纵管（15）与第二纵管（13）之间安装有水泵（14），外壳（2）上端安装有多根排液管（12），排液管（12）一端延伸至通道的顶部，另一端均安装于第二纵管（13）上，循环管（18）的外部均套有套管（16），套管（16）上均安装有散热翅叶（17）。
2.根据权利要求1所述的可快速降温的电气自动化控制箱，其特征在于：箱体（1）和外壳（2）的下端安装有多根第一出气管（19），第一出气管（19）一端与箱体（1）连通，另一端延伸至散热翅叶（17）的中间，外壳（2）远离循环管的一端安装有多根第二出气管（21），第二出气管（21）均呈“L”型结构设置，第二出气管（21）上端的开口中均安装有滤膜。
3.根据权利要求1所述的可快速降温的电气自动化控制箱，其特征在于：箱体（1）的顶面倾斜形成导流部。
4.根据权利要求1所述的可快速降温的电气自动化控制箱，其特征在于：通道（3）下端存有导热油。
