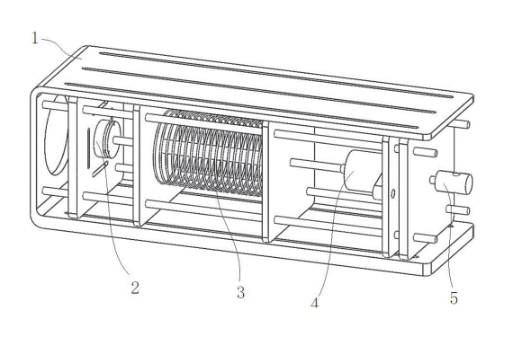

1.一种带预压力磁致伸缩性能测试台架，其特征在于，包括：基座、压力传感器装置、螺线管装置、弹簧阻尼器装置、顶杆装置；基座为U形结构，上部的顶板、下部的底板的左端分别连接在端板上；端板内侧顶面设置有多个导向杆，顶板、底板分别设置有多个锁紧槽；压力传感器装置包括：传感器安装板、压力传感器本体、压力延长杆；压力传感器本体连接在传感器安装板侧面，压力延长杆一端固定在压力传感器本体上，另一端伸入测试通孔；传感器安装板设置有多个第一导向孔，传感器安装板的上下两个端面分别设置有多个第一锁紧螺纹孔，导向杆套装在第一导向孔上，螺钉穿过锁紧槽安装在第一锁紧螺纹孔内；螺线管装置位于压力传感器装置右侧，包括：弹簧和两个螺线安装板，弹簧两端连接在两个螺线安装板之间；螺线安装板设置有测试通孔、多个第二导向孔，螺线安装板在上下两个端面分别设置有多个第二锁紧螺纹孔，螺钉穿过锁紧槽安装在第二锁紧螺纹孔内；弹簧阻尼器装置位于螺线管装置右侧，包括：阻尼器安装板、弹簧阻尼器、阻尼延长杆，弹簧阻尼器连接在阻尼器安装板的侧部，阻尼延长杆一端固定于弹簧阻尼器，另一端伸入测试通孔，阻尼器安装板设置有多个第三导向孔，导向杆套装在第三导向孔内；顶杆装置位于弹簧阻尼器装置右侧，包括：顶杆安装板、顶杆，顶杆安装板设置有顶杆螺纹孔，顶杆螺纹孔外侧设置有多个第四导向孔；顶杆的端面设置有螺纹杆，螺纹杆安装在顶杆螺纹孔内，导向杆套装在第四导向孔上，顶杆安装板在上下两个端面分别设置有多个第三锁紧螺纹孔，螺钉穿过锁紧槽安装在第三锁紧螺纹孔内。

2.如权利要求1所述的带预压力磁致伸缩性能测试台架，其特征在于，顶杆堵头设置有螺纹盲孔，顶杆堵头利用螺纹盲孔连接在螺纹杆的端部。

3.如权利要求1所述的带预压力磁致伸缩性能测试台架，其特征在于，顶杆的侧面设置有顶杆通孔和滚花。

4.如权利要求1所述的带预压力磁致伸缩性能测试台架，其特征在于，多个第一导向孔位于压力传感器本体外侧，多个第二导向孔位于测试通孔外侧，多个第三导向孔位于弹簧阻尼器外侧，第一导向孔、第二导向孔、第三导向孔、第四导向孔分别与导向杆的位置对应。

5.如权利要求1所述的带预压力磁致伸缩性能测试台架，其特征在于，锁紧槽的延伸反向与导向杆的延伸方向相同。

6.如权利要求1所述的带预压力磁致伸缩性能测试台架，其特征在于，端板设置有基座孔，导向杆的连接位置位于基座孔外侧。

7.如权利要求1所述的带预压力磁致伸缩性能测试台架，其特征在于，阻尼器安装板正对顶杆装置的侧面设置有盲孔。
