本实用新型公开了一种提取物检测机构，包括箱体，所述箱体的顶端中部设有凹槽一，所述凹槽一的一侧设有收纳槽，所述凹槽一的另一侧设有冷冻室，所述冷冻室的内部设有多个上下分布的存放盒，所述存放盒的一侧设有一对连接杆；有益效果为：在箱体内部设置可低温存放提取物的冷冻室，且冷冻室可以存放多个上下分布的存放盒，可提高提取物的存放量，在检测时，只需拉动拉绳即可使得存放盒位于显微镜的正下方，且冷冻室内部的冷气不会大量散失，检测操作简单，无需中途对提取物的转移，减少繁多的操作流程，检测效率大大提高，且设置可高度调节机构，可带动盖板与显微镜一起上移或者下移，从而方便医疗人员对不同存放盒内部提取物进行检测。

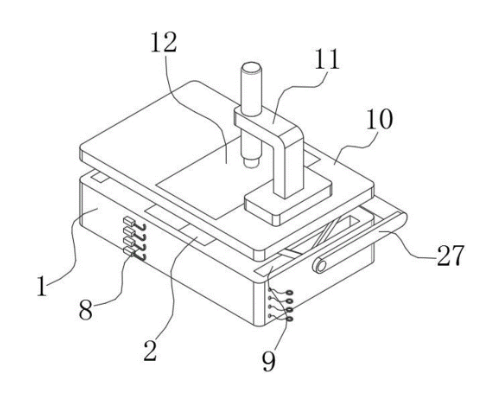

1.一种提取物检测机构，其特征在于，包括箱体(1)，所述箱体(1)的顶端中部设有凹槽一(2)，所述凹槽一(2)的一侧设有收纳槽(3)，所述凹槽一(2)的另一侧设有冷冻室(4)，所述冷冻室(4)的内部设有多个上下分布的存放盒(5)，所述存放盒(5)的一侧设有一对连接杆(6)，所述连接杆(6)的一侧设有延伸至所述收纳槽(3)内部的移动滑条(7)，且所述移动滑条(7)与所述收纳槽(3)的前后内壁滑动连接，所述移动滑条(7)的一端设有与所述收纳槽(3)内壁相连接的弹簧(28)，所述移动滑条(7)的一侧中部设有定位件，所述箱体(1)的正面设有多个上下分布的挂钩(8)，所述箱体(1)的顶端设有一对凹槽二(9)，所述凹槽二(9)的内部安装有高度调节机构，所述高度调节机构的顶端设有盖板(10)，所述盖板(10)的顶端一侧放置有显微镜(11)，所述盖板(10)的顶端中部设有透明观察片(12)，所述箱体(1)的两侧安装有活动提手(27)。
2.根据权利要求1所述的一种提取物检测机构，其特征在于，所述高度调节机构包括相互交叉活动连接的活动杆一(13)与活动杆二(14)，所述活动杆一(13)的顶端设有与所述盖板(10)底面滑动连接的滑块一(15)，且所述活动杆一(13)与所述滑块一(15)活动连接，所述活动杆二(14)的底端设有与其活动连接的滑块二(16)，且所述滑块二(16)与所述凹槽二(9)的内壁水平滑动连接，其中一个所述凹槽二(9)的前侧内壁安装有电机(17)，所述电机(17)的背面设有贯穿所述滑块二(16)的螺杆(18)，且所述螺杆(18)的后端与所述凹槽二(9)的后侧内壁活动连接。
3.根据权利要求2所述的一种提取物检测机构，其特征在于，所述活动杆一(13)的底端与所述活动杆二(14)的顶端均设有连接轴(19)，所述连接轴(19)均与所述凹槽二(9)的内壁活动连接。
4.根据权利要求1所述的一种提取物检测机构，其特征在于，所述定位件包括位于所述移动滑条(7)一侧中部的拉绳(20)，所述拉绳(20)的一端设有与所述挂钩(8)相匹配的挂环(21)。
5.根据权利要求4所述的一种提取物检测机构，其特征在于，所述箱体(1)的一侧设有多个上下分布的通道(22)，每个所述拉绳(20)均对应的贯穿所述通道(22)，每个所述通道(22)均为L型结构。
6.根据权利要求1所述的一种提取物检测机构，其特征在于，所述箱体(1)的另一侧设有冷冻室盖(23)，所述存放盒(5)为工字结构，且所述存放盒(5)的两侧均设有保温板(24)。
7.根据权利要求1所述的一种提取物检测机构，其特征在于，所述显微镜(11)的底端设有若干个插杆(25)，所述盖板(10)的顶端设有若干个与所述插杆(25)相匹配的插槽(26)。
