本实用新型公开了一种麻醉术后镇痛泵，属于医疗装置技术领域，包括十字支撑板，十字支撑板的上端转动安装有支撑杆，支撑杆的上端固定安装有放置板，放置板的上端固定安装有放置箱，放置箱的一侧固定安装有控制面板，放置箱的一侧固定安装有报警器，放置箱的上端开设有放置槽，放置槽中放置有输气筒和储液筒，储液筒的上端安装有输液软管，输液软管的另一端固定安装有输液针，通过微型控制气泵推动推板向上移动，从而能将储液筒中的药物通过输液软管和输液针注入患者的体内，使得外界空气不与药物直接接触的同时能控制输药的剂量，同时能转动支撑杆调整朝向，方便使用者的使用，并且报警器能在短时间注入多次时报警，提高使用时的安全性。

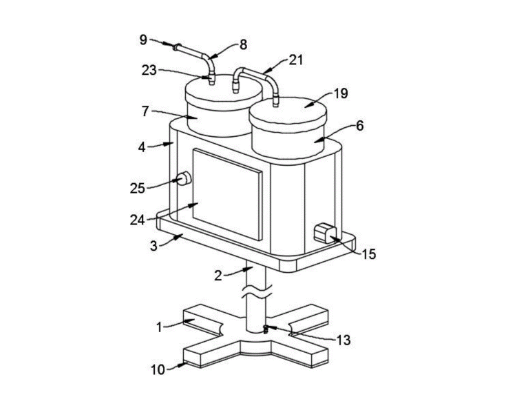

1.一种麻醉术后镇痛泵，其特征在于：包括十字支撑板(1)，所述十字支撑板(1)的上端转动安装有支撑杆(2)，所述支撑杆(2)的上端固定安装有放置板(3)，所述放置板(3)的上端固定安装有放置箱(4)，所述放置箱(4)的上端开设有放置槽(5)，所述放置槽(5)中放置有输气筒(6)和储液筒(7)，所述输气筒(6)和所述储液筒(7)相连通，所述储液筒(7)的上端安装有输液软管(8)，所述输液软管(8)的另一端固定安装有输液针(9)。
2.根据权利要求1所述的一种麻醉术后镇痛泵，其特征在于：所述十字支撑板(1)的下端固定安装有防滑垫(10)，所述防滑垫(10)的形状与所述十字支撑板(1)相同。
3.根据权利要求1所述的一种麻醉术后镇痛泵，其特征在于：所述十字支撑板(1)的上端中间位置开设有T型圆槽(11)，所述支撑杆(2)的下端转动卡接在所述T型圆槽(11)中。
4.根据权利要求1所述的一种麻醉术后镇痛泵，其特征在于：所述支撑杆(2)的下端圆周阵列开设有限位槽(12)，所述十字支撑板(1)上滑动安装有限位杆(13)，所述限位杆(13)的下端位于所述限位槽(12)中，所述限位杆(13)的上部下端固定安装有限位拉簧(14)，所述限位拉簧(14)的另一端与所述十字支撑板(1)的上端固定连接。
5.根据权利要求1所述的一种麻醉术后镇痛泵，其特征在于：所述放置箱(4)的一侧固定安装有微型控制气泵(15)，所述微型控制气泵(15)的输出端与所述输气筒(6)的内部相连通。
6.根据权利要求1所述的一种麻醉术后镇痛泵，其特征在于：所述输气筒(6)的内部下端固定安装有导向杆(16)，所述导向杆(16)上滑动卡接有推板(17)，所述推板(17)的周围固定安装有密封垫(18)，所述密封垫(18)与所述输气筒(6)的内壁紧密接触。
7.根据权利要求1所述的一种麻醉术后镇痛泵，其特征在于：所述输气筒(6)和所述储液筒(7)的上端安装有密封盖(19)，所述密封盖(19)与所述输气筒(6)和所述储液筒(7)螺纹连接，所述密封盖(19)上均安装有连通管(20)，所述连通管(20)上安装有连通软管(21)，所述储液筒(7)上的所述密封盖(19)上固定安装有输液管(22)，所述输液管(22)的下端位于所述储液筒(7)的内部下端，所述连通软管(21)的两端和所述输液软管(8)的一端固定安装有连接螺母(23)，所述输液软管(8)和所述连通软管(21)通过所述连接螺母(23)与所述输液管(22)和所述连通管(20)螺纹连接。
8.根据权利要求5所述的一种麻醉术后镇痛泵，其特征在于：所述放置箱(4)的一侧固定安装有控制面板(24)，所述放置箱(4)的一侧固定安装有报警器(25)，所述报警器(25)和所述微型控制气泵(15)与所述控制面板(24)电性连接，且所述控制面板(24)与外部遥控器蓝牙连接。
