本实用新型公开了一种蒙医针刺穴位演示与针道模拟训练装置，包括人体穴位模型、可触屏面板以及控制器；人体穴位模型为与人体等比例缩小的人体模型，在人体穴位模型上相应的穴位点处均预埋有针刺管道；每根针刺管道的一端与外部相通，并与人体穴位模型的表面齐平，另一端置于人体穴位模型内部，并设有小型按压开关；在每个穴位点附近的人体穴位模型表面均设有一个穴位指示灯。优点在于：在学生进行模拟训练时，可以真切的体会到针刺的位置、角度及深度，进而起到辅助训练的效果。当输入穴位名称后，相应穴位的穴位指示灯亮起，方便学生认识穴位的位置。本实用新型可以反复多次的演示与训练，可以随身携带，随时练习，具有较强的实用和推广价值。

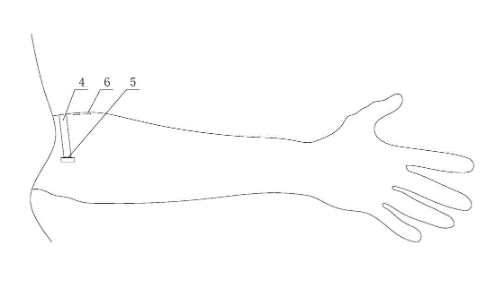

1.一种蒙医针刺穴位演示与针道模拟训练装置，其特征在于，包括人体穴位模型、可触屏面板以及控制器； 所述人体穴位模型为与人体等比例缩小的人体模型，在所述人体穴位模型上相应的穴位点处均预埋有针刺管道；每根所述针刺管道的一端与外部相通，并与所述人体穴位模型的表面齐平，另一端置于所述人体穴位模型内部，并设有小型按压开关；每根所述针刺管道的深度以及倾斜角度均与相应穴位的针刺最适宜深度、角度相一致；在每个穴位点附近的所述人体穴位模型表面均设有一个穴位指示灯； 每个所述小型按压开关的输出端均与所述控制器的输入端连接，所述控制器的输出端与所述穴位指示灯的输入端连接；所述可触屏面板的输出端与所述控制器的输入端连接。
2.根据权利要求1所述的一种蒙医针刺穴位演示与针道模拟训练装置，其特征在于，其还包括扩音器，所述控制器的信号输出端与所述扩音器的信号输入端信号连接。
3.根据权利要求1所述的一种蒙医针刺穴位演示与针道模拟训练装置，其特征在于，所述针刺管道的管径为1mm。
4.根据权利要求1所述的一种蒙医针刺穴位演示与针道模拟训练装置，其特征在于，所述针刺管道为不锈钢金属管道。
