本实用新型涉及电源技术领域，尤其涉及一种非接触式电源，本实用新型的一种非接触式电源，当输入电压较低时，电压输出电路接至变压器T的对应匝数较多的抽头，让变压器T的副边绕组能够获得足够大的电压，而当输入电压较高时，电压输出电路接至变压器T对应匝数较少的抽头，从而在宽的输入电压范围内都能保证输出电压稳定地供给负载，这样就不会因为输出电压的不稳定而对负载的工作使用造成影响。

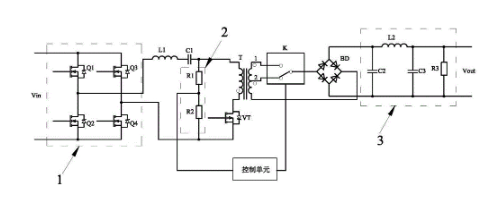

1.一种非接触式电源，其特征在于：包括变压器T、逆变电路、输入电压采样电路、控制单元、开关管VT、电压输出电路和供选择的第一抽头和第二抽头，变压器T的原边绕组的一端串联开关管VT后连接逆变电路，所述原边绕组的两端并联输入电压采样电路，变压器T的副边绕组经第一抽头和第二抽头择一连接至电压输出电路，控制单元接收输入电压采样电路所测得的输入电压大小并据此控制电压输出电路择一接第一抽头或第二抽头，若输入电压采样电路测得的输入电压大小较高，则电压输出电路选择接往对应匝数较少的抽头；若输入电压采样电路测得的输入电压大小较低，则电压输出电路选择接往对应匝数较多的抽头。
2.根据权利要求1所述的一种非接触式电源，其特征在于：电压输出电路还包括切换开关K，切换开关K择一与第一抽头或第二抽头连接。
3.根据权利要求2所述的一种非接触式电源，其特征在于：所述切换开关K是继电器开关。
4.根据权利要求1所述的一种非接触式电源，其特征在于：电压输出电路包括整流电路。
5.根据权利要求4所述的一种非接触式电源，其特征在于：电压输出电路还包括滤波电路，滤波电路的输入端连接整流电路的输出端。
