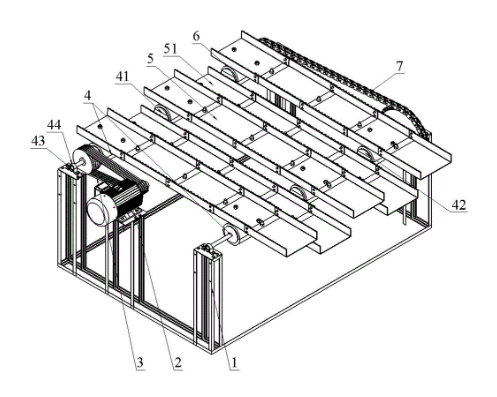

1.一种方草捆散捆机，其特征在于：包括机架(1)、电动机(2)、曲轴机构(4)、散捆机构(5)和传动机构； 所述曲轴机构(4)包括第一曲轴(41)和第二曲轴(42)；所述第一曲轴(41)和第二曲轴(42)的结构相同，均包括上水平轴、下水平轴和连接板，其中，多个长度相等且相互平行的上水平轴和下水平轴通过连接板交替连接；上水平轴所在轴线与下水平轴所在轴线之间间隔一定距离；第一曲轴(41)和第二曲轴(42)均通过轴承(43)和轴承座(44)分别安装在机架(1)的前端和后端； 所述电动机(2)通过传动机构驱动第一曲轴(41)和第二曲轴(42)转动； 所述散捆机构(5)包括多个横跨布置在第一曲轴(41)和第二曲轴(42)上的散捆单体，多个散捆单体互相平行，每个散捆单体布置在第一曲轴(41)和第二曲轴(42)的上水平轴上或第一曲轴(41)和第二曲轴(42)的下水平轴上，其中，所述散捆单体包括散捆底板(51)和固接在散捆底板(51)两侧的散捆侧板，所述散捆侧板的上边缘设有散草导向齿； 每个上水平轴和下水平轴上均套设有一曲轴套筒(6)，所述散捆底板(51)的下表面的前部和后部分别与第一曲轴(41)和第二曲轴(42)上对应的曲轴套筒(6)固接。

2.根据权利要求1所述的方草捆散捆机，其特征在于：所述散捆底板(51)的宽度等于第一曲轴(41)和第二曲轴(42)的上水平轴或下水平轴的长度，所述散捆单体的数量等于第一曲轴(41)或第二曲轴(42)的上水平轴和下水平轴的数量之和。

3.根据权利要求1所述的方草捆散捆机，其特征在于：所述散捆单体为一体式结构或分体式结构。

4.根据权利要求1所述的方草捆散捆机，其特征在于：所述第一曲轴(41)和第二曲轴(42)的上水平轴所在轴线与下水平轴所在轴线之间间隔60mm，使得散捆机构(5)的振动幅值为60mm。

5.根据权利要求1所述的方草捆散捆机，其特征在于：所述曲轴套筒(6)包括通过螺栓连接的上半套筒(62)和下半套筒(63)，上半套筒(62)上设有用于与散捆底板(51)连接的固接板(61)。

6.根据权利要求1所述的方草捆散捆机，其特征在于：所述传动机构包括皮带传动机构(3)和链轮传动机构(7)； 所述皮带传动机构(3)包括小带轮(31)、皮带(32)和大带轮(33)，所述小带轮(31)与电动机(2)的动力输出轴连接，所述大带轮(33)与第一曲轴(41)的第一端连接，小带轮(31)与大带轮(33)之间套设有皮带(32)； 所述链轮传动机构(7)包括小链轮(71)、链条(72)和大链轮(73)，所述小链轮(71)与第一曲轴(41)的第二端连接，所述大链轮(73)与第二曲轴(42)连接，小链轮(71)和大链轮(73)之间通过链条(72)连接。

7.根据权利要求6所述的方草捆散捆机，其特征在于：皮带传动机构(3)的传动比为2。

8.根据权利要求6所述的方草捆散捆机，其特征在于：小链轮(71)齿数为21，大链轮(73)齿数为43，链条(72)的型号为20A。

9.根据权利要求1所述的方草捆散捆机，其特征在于：所述电动机(2)的转速为1440r/min。
