本实用新型属于一线防疫消毒技术领域，具体公开了一种适用于现场自动消毒装置，包括通过电机驱动的消毒装置，还包括：固定安设于待检测处且用于检测物体位置距离的检测驱动模块，检测驱动模块包括红外测距传感器及80C528单片机，红外测距传感器与80C528单片机的P2引脚组电连接，消毒装置的电机的控制端与80C528单片机的P0引脚组电连接。首先使用红外测距模块对经过待检测处的物体进行测距，当红外测距仪检测到被消毒物体（比如，行李，包裹）进入消毒范围时，将信号传输到C52单片机，然后单片机产生高电平并驱动电机启动，消毒装置开始喷洒消毒箱中的液体。全程自动控制，无需人员现场操作，大大节约了时间，且提高了疫情期间安检人员的安全。

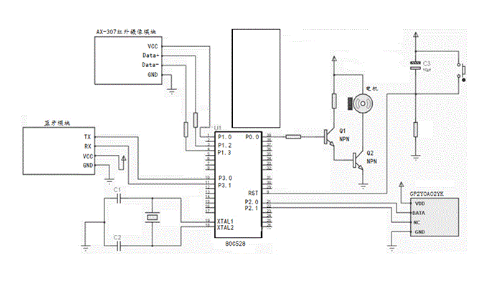

1.一种适用于现场自动消毒装置，包括通过电机驱动的消毒装置，其特征在于，还包括：固定安设于待检测处且用于检测物体位置距离的检测驱动模块，所述检测驱动模块包括红外测距传感器及80C528单片机，所述红外测距传感器与所述80C528单片机的P2引脚组电连接，所述消毒装置的电机的控制端与所述80C528单片机的P0引脚组电连接。
2.如权利要求1所述的适用于现场自动消毒装置，其特征在于，所述检测驱动模块安设于安检门的门框上，所述红外测距传感器对准从安检门通过的物体以测距。
3.如权利要求2所述的适用于现场自动消毒装置，其特征在于，所述红外测距传感器的芯片型号为GP2YOAO2YK，GP2YOAO2YK芯片的DATA引脚及NC引脚分别与所述80C528单片机的P2.0引脚及P2.1引脚电连接。
4.如权利要求1所述的适用于现场自动消毒装置，其特征在于，所述检测驱动模块还包括由两个三极管串联组成的三极管驱动电路，所述三极管驱动电路的基极输入端与所述80C528单片机的P0.0引脚电连接，所述三极管驱动电路的集电极输出端与所述电机的控制端电连接。
5.如权利要求4所述的适用于现场自动消毒装置，其特征在于，所述三极管驱动电路包括第一三极管Q1和第二三极管Q2，Q1和Q2均为NPN型三极管，所述Q1的基极与所述80C528单片机的P0.0引脚电连接，所述Q1的发射极与所述Q2的基极电连接； 所述Q2的集电极与所述电机的控制端电连接，所述Q1的集电极通过上拉电阻接电源，所述Q2的发射极接地。
6.如权利要求1所述的适用于现场自动消毒装置，其特征在于，所述自动消毒装置还包括用于检测物体体温的红外摄像头模块及报警器，所述红外摄像头模块与所述80C528单片机的P1引脚组电连接，所述报警器与所述80C528单片机的P1.4引脚电连接。
7.如权利要求6所述的适用于现场自动消毒装置，其特征在于，所述红外摄像头模块的芯片型号为AX-307，AX-307芯片的Data+引脚及Data-引脚分别与所述80C528单片机的P1.2引脚及P1.3引脚电连接。
