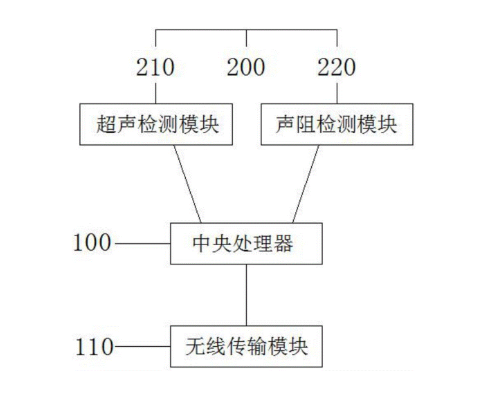

1.一种薄板粘结质量检测系统，其特征在于，包括：中央处理器(100)和检测机构(200)； 中央处理器(100)，用于执行作为系统的运算核心和控制核心，是信息处理、程序运行的最终执行单元； 检测机构(200)，包括超声检测模块(210)和声阻检测模块(220)； 超声检测模块(210)，用于执行通过超声检测薄板粘结质量，当粘结接头有缺陷时，超声波就能将这些缺陷反射回来，从而检验出胶层中是否存在气泡、缺陷或脱胶现象，然后将检测结果传输至中央处理器(100)； 声阻检测模块(220)，用于执行通过抗声阻探伤仪来测定粘结接头机械阻力的变化，由于试件粘结质量不同，其振动阻抗亦不同，如粘结有缺陷时，则测得的阻抗明显下降，最后将检测结果传输至中央处理器(100)。

2.根据权利要求1所述的一种薄板粘结质量检测系统，其特征在于，所述检测机构(200)置于安装架(310)上，安装架(310)设于检测台板(300)顶部。

3.根据权利要求2所述的一种薄板粘结质量检测系统，其特征在于，所述检测台板(300)内设有辅助固定机构(400)，辅助固定机构(400)包括呈对称安装于检测台板(300)顶部的双轴气缸(410)，两个双轴气缸(410)相对设置，且双轴气缸(410)输出端设置连接端板(411)，连接端板(411)外侧连接旋转电机(420)，旋转电机(420)输出端端部安装机械抓手(430)。

4.根据权利要求3所述的一种薄板粘结质量检测系统，其特征在于，所述机械抓手(430)夹持部外侧包覆有防护垫。

5.根据权利要求2所述的一种薄板粘结质量检测系统，其特征在于，所述安装架(310)滑动连接于检测台板(300)外侧，且检测台板(300)外侧对应安装架(310)滑动方向连接有气动伸缩杆，带动安装架(310)自检测台板(300)外侧横向移动。

6.根据权利要求1所述的一种薄板粘结质量检测系统，其特征在于，所述中央处理器(100)包括作为连接中端连接中央处理器(100)与外部接收端的无线传输模块(110)。
