本实用新型涉及电视检测技术领域，公开了一种音视频检测无线条码扫描枪，包括机架，所述机架设在传送带的上方，传送带用于输送待检测的电视机，机架为几字形结构，由两块竖板与三块横板首尾相连焊接组成，竖板下边的两块横板通过定位螺栓与传送带固定；位于中间的横板上安装有可升降的第一滑台；第一滑台上安装有第二滑台，第二滑台上安装有承载座，承载座的形状为矩形，承载座上安装有两台无线扫码枪，两台无线扫码枪一前一后布置，其布置方向与传送带移动方向相同；本申请无线扫码枪可以在传送带上进行扫码，优化了扫描距离，保证了扫描信息可以传输至服务器，提升了检测效率，节约了人工成本，检测质量不受主观因素影响。

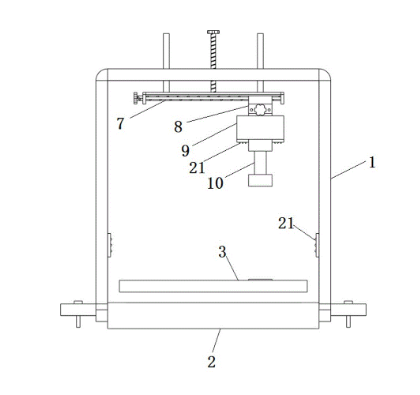

1.一种音视频检测无线条码扫描枪，包括机架（1），其特征在于所述机架（1）设在传送带（2）的上方，机架（1）上设有可升降的第一滑台（7）；第一滑台（7）上设有第二滑台（8），第二滑台（8）上设有承载座（9），承载座（9）上设有两台无线扫码枪（10），两台无线扫码枪（10）一前一后布置，其布置方向与传送带（2）移动方向相同。
2.根据权利要求1所述的一种音视频检测无线条码扫描枪，其特征在于所述第一滑台（7）包括第一滑道（11），第一滑道（11）的形状为向下U型，第一滑道（11）的水平段设有控制升降的第一丝杠（12），第一丝杠（12）与机架（1）螺纹连接；第一滑道（11）的水平段设有第一导向杆（13），第一导向杆（13）与机架（1）滑动连接；第一滑道（11）的竖直段设有控制横移的第二丝杠（14），第一滑道（11）的竖直段设有第二导向杆（15）；所述第二丝杠（14）上设有第一滑块（16），且第一滑块（16）与第二导向杆（15）滑动连接，第一滑块（16）用于安装第二滑台（8）。
3.根据权利要求2所述的一种音视频检测无线条码扫描枪，其特征在于所述第二滑台（8）包括第二滑道（17），第二滑道（17）的形状为向上U型，第二滑道（17）的水平段用于安装承载座（9）；第二滑道（17）的竖直段设有控制纵移的第三丝杠（18）；第二滑道（17）的竖直段设有第三导向杆（19）；所述第三丝杠（18）上设有第二滑块（20），且第二滑块（20）与第三导向杆（19）滑动连接，第二滑块（20）与第一滑块（16）固接。
4.根据权利要求1所述的一种音视频检测无线条码扫描枪，其特征在于所述承载座（9）的底面设有LED灯带（21），所述机架（1）的内侧设有LED灯带（21）。
5.根据权利要求1所述的一种音视频检测无线条码扫描枪，其特征在于所述机架（1）包括L型板（22）、顶板（23），L型板（22）的数量为两块，分别布置在传送带（2）的两侧，L型板（22）的间隙通过调节板（24）连接有顶板（23）。
6.根据权利要求1所述的一种音视频检测无线条码扫描枪，其特征在于所述承载座（9）的形状为U型，承载座（9）的两端豁口设有挡板（27）；挡板（27）上设有控制纵移的第四丝杠（28）；第四丝杠（28）的相对端设有第三滑块（29），第三滑块（29）沿承载座（9）的内壁滑动，第三滑块（29）的底面设有无线扫码枪（10）。
7.根据权利要求6所述的一种音视频检测无线条码扫描枪，其特征在于所述第三滑块（29）的底面设有滚珠定位销（30），滚珠定位销（30）的滚珠突出在第三滑块（29）的外侧；第三滑块（29）的侧壁设有插槽（31）；无线扫码枪（10）的顶面设有半圆槽（32），且半圆槽（32）与滚珠适配，无线扫码枪（10）的侧面设有插板（33），插板（33）与插槽（31）适配。
8.根据权利要求4所述的一种音视频检测无线条码扫描枪，其特征在于所述LED灯带（21）的底边与机架（1）铰接，机架（1）上设有导向板（34），导向板（34）的端面设有圆弧形的滑槽（35），LED灯带（21）的上边通过手拧螺栓（36）与滑槽（35）固定。
