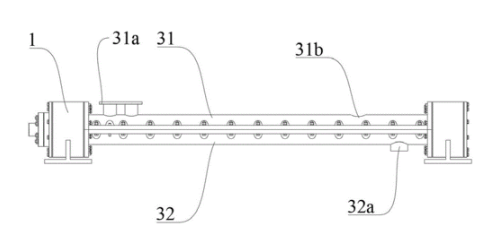

1.一种高粘度物料单螺杆连续混合装置，其特征在于，包括： 支撑机构； 单螺杆，所述单螺杆的两端与所述支撑机构转动连接，所述单螺杆的两端呈阶梯状；所述单螺杆为多个螺杆偏心段；多个所述螺杆偏心段包括开始轴封段、进料段、混合段、排空段、下料段、结束轴封段；所述开始轴封段为小导程正向螺旋；所述结束轴封段为小导程反向螺旋；所述进料段的螺旋导程大于所述混合段以及所述轴封段的螺旋导程；所述排空段的螺旋导程大于所述混合段以及所述轴封段的螺旋导程； 定子组件，所述定子组件包括上盖、下盖；所述上盖与所述下盖固定连接；所述单螺杆内置且啮合于所述上盖与所述下盖形成的空腔；所述上盖在所述进料段的对应区域有向上延伸的进料口；所述下盖在所述下料段的对应区域有向下延伸的下料口。

2.根据权利要求1所述的高粘度物料单螺杆连续混合装置，其特征在于，所述混合段由多个螺旋段和多个平直段组成；所述排空段与混合段由所述平直段过渡；多个所述螺旋段均为变螺距螺旋且螺距沿着物料前进方向逐渐变小；多个所述螺旋段与多个所述平直段呈交替布置。

3.根据权利要求2所述的高粘度物料单螺杆连续混合装置，其特征在于，所述排空段与所述下料段通过所述平直段放样过渡；所述下料段包括正向下料螺旋段与反向下料螺旋段；所述正向下料螺旋段的螺距逐渐减小；所述反向下料螺旋段为小螺距螺旋；所述结束轴封段与所述反向下料螺旋段相连；所述正向下料螺旋段与所述反向下料螺旋段的连接点整位于所述下料口的上方便于下料。

4.根据权利要求1所述的高粘度物料单螺杆连续混合装置，其特征在于，所述上盖与所述下盖形成的空腔包括开始轴封空腔、进料空腔、混合空腔、下料空腔以及结束轴封空腔；所述空腔有螺旋空腔以及直线空腔；所述单螺杆有螺旋段以及直线段；所述螺旋空腔与所述螺旋段形成螺旋腔体；所述直线空腔与所述直线段形成直线腔体；所述螺旋腔体的径向截面与直线腔体的径向截面均为长孔状。

5.根据权利要求4所述的高粘度物料单螺杆连续混合装置，其特征在于，所述轴封空腔与所述轴封段相对应；所述进料空腔与所述进料段相对应；所述混合空腔与所述混合段相对应；所述下料空腔与所述下料段相对应；所述定子组件两端各有一个轴封空腔；所述单螺杆的两端各有一个轴封段。

6.根据权利要求1所述的高粘度物料单螺杆连续混合装置，其特征在于，所述排空段与所述定子组件配合间隙大于所述开始轴封段、进料段、混合段、下料段以及结束轴封段与所述定子组件配合间隙。

7.根据权利要求1所述的高粘度物料单螺杆连续混合装置，其特征在于，所述单螺杆两轴端中心线与所述单螺杆螺旋有偏心距；所述支撑机构带有自转和公转功能，以达到所述单螺杆在所述定子组件内作纯滚动的运动方式。
