本实用新型公开了一种医疗器械清洗仪器的清洁刷，包括转动刷头和固定转套，转动刷头转动安装在固定转套内，转动刷头的外壁和顶部设置有刷毛，转动刷头的底部连接有电机；固定转套上设置有进水孔和进料孔，转动刷头上设置有与进水孔连接的清洁水主通道，转动刷头上设置有与进料孔连接的清洗剂主通道，清洁水主通道和清洗剂主通道均连接有若干支流道，支流道的出口侧位于转动刷头的侧壁上。本实用新型在利用转动刷头对医疗器械进行清理时，可以在医疗器械的内壁添加清洁剂和清洁水，使得医疗器械的内部得到更好的清洁。本实用新型的刷毛设置在毛刷桶上，通过更换毛刷筒就可以实现对磨损刷毛的更换，更换毛刷更加方便，大大降低了更换成本。

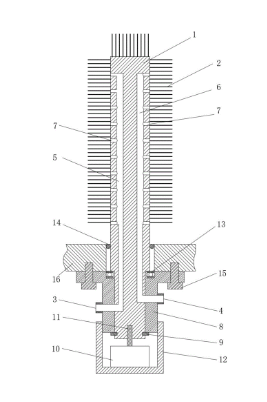

1.一种医疗器械清洗仪器的清洁刷，其特征在于，包括有转动刷头(1)和固定转套(8)，所述转动刷头(1)的下端设置有小径段，所述转动刷头(1)通过小径段转动安装在所述固定转套(8)内；所述转动刷头(1)的外壁和顶部设置有刷毛(2)，所述转动刷头(1)的底部连接有电机(10)； 所述固定转套(8)上设置有进水孔(3)和进料孔(4)，所述转动刷头(1)上设置有与所述进水孔(3)连接的清洁水主通道(5)，所述转动刷头(1)上设置有与所述进料孔(4)连接的清洗剂主通道(6)，所述清洁水主通道(5)和清洗剂主通道(6)均连接有若干支流道(7)，所述支流道(7)的出口侧位于所述转动刷头(1)的侧壁上。
2.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述转动刷头(1)的底部设置有轴卡(9)，所述转动刷头(1)上设置有安装所述轴卡(9)的环形卡槽。
3.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述转动刷头(1)的底部设置有驱动盲孔，所述驱动盲孔与所述电机(10)的电机输出轴(11)过盈配合，所述驱动盲孔、所述电机输出轴(11)的横截面呈D字形。
4.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述转动刷头(1)的底部还设置有电机安装盖(12)，所述电机(10)固定在电机安装盖(12)上，所述电机安装盖(12)与所述固定转套(8)卡接或者粘接固定。
5.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述固定转套(8)的顶部固定有安装环，所述安装环与固定转套(8)一体设计，所述安装环上设置有若干安装通孔，所述安装通孔内均设置有螺钉(15)。
6.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述转动刷头(1)与所述固定转套(8)之间设置有推力轴承(13)，所述固定转套(8)为沉头孔，所述推力轴承(13)安装在所述沉头孔的大径段。
7.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述进水孔(3)和进料孔(4)的进口处均设置有宝塔接头。
8.根据权利要求1所述的医疗器械清洗仪器的清洁刷，其特征在于，所述刷毛(2)设置在毛刷桶(17)上，所述毛刷桶(17)呈桶状，所述毛刷桶(17)上设置与所述支流道(7)对应的通孔。
9.根据权利要求8所述的医疗器械清洗仪器的清洁刷，其特征在于，所述毛刷桶(17)为塑料或者橡胶材质。
