提供了一种适宜于工业化生产的LaOF纳米粉体的制备方法，包括：(1)获得含镧前驱体；(2)将所述含镧前驱体与NaCl、NaF混合球磨3‑24h，得到球磨混合物，其中，含镧前驱体与NaCl的质量比为1:3‑20，含镧前驱体与NaF的质量比为5:1‑25；(3)将所述球磨混合物在600‑1000℃下煅烧，得到所述LaOF纳米粉体。该方法可以得到粒径分布均匀、粒径在150nm以下的LaOF纳米粉体，且成本较低，更为环保。
1.一种适宜于工业化生产的LaOF纳米粉体的制备方法，包括以下步骤： (1)获得含镧前驱体； (2)将所述含镧前驱体与NaCl、NaF混合球磨3-24h，得到球磨混合物，其中，含镧前驱体与NaCl的质量比为1:3-20，含镧前驱体与NaF的质量比为5:1-25； (3)将所述球磨混合物在600-1000℃下煅烧，得到所述LaOF纳米粉体； 其中，步骤(1)中，获得含镧前驱体的步骤包括： (1.1)制备液体沉淀剂：将胺源和水混合，制得CO2气体捕集剂，然后向其中通入CO2气体至饱和后，得到所述液体沉淀剂； (1.2)制备含镧前驱体：在所述液体沉淀剂中加入镧源，混合搅拌进行反应，离心分离得到白色沉淀，洗涤、烘干，得到所述含镧前驱体； 其中，步骤(1.1)中，所述胺源为选自乙二胺、二乙胺、乙醇胺、二乙醇胺中的至少一种； 其中，所述LaOF纳米粉体粒径在150nm以下。

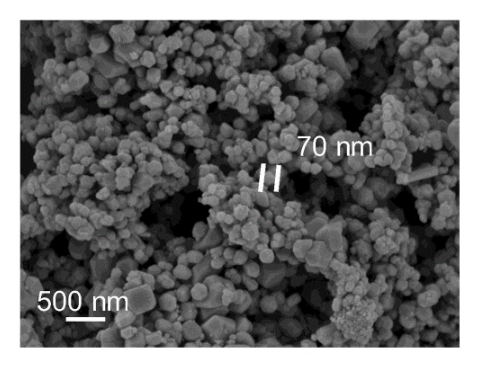

2.如权利要求1所述的LaOF纳米粉体的制备方法，其中，所述LaOF纳米粉体为类球形。
3.如权利要求1所述的LaOF纳米粉体的制备方法，其中，所述含镧前驱体为水合碳酸氧镧、碱式碳酸镧、碳酸镧。
4.如权利要求1所述的LaOF纳米粉体的制备方法，其中，步骤(1.1)中，胺源与水混合的体积比为1:9-30。
5.如权利要求1所述的LaOF纳米粉体的制备方法，其中，步骤(1.2)中，所述镧源为镧盐或镧盐水溶液，所述镧盐选自硝酸镧和/或氯化镧。
6.如权利要求5所述的LaOF纳米粉体的制备方法，其中，所述镧源中，镧盐与CO2气体捕集剂的质量比为1:1-40。
7.如权利要求5所述的LaOF纳米粉体的制备方法，其中，所述镧盐水溶液的浓度为0.03-0.10mol/L。
8.如权利要求1所述的LaOF纳米粉体的制备方法，其中，步骤(2)中，球磨转速为200-400r/min。
请联系平台
请联系平台
