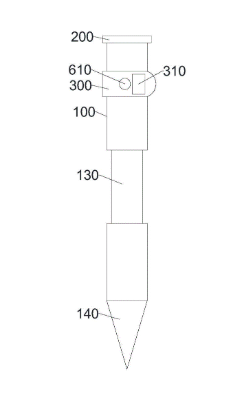

1.一种林地样地激光布设装置，其特征在于，包括起始桩、水平仪和激光测角测距仪； 所述水平仪包括刻度转盘和设置于所述刻度转盘的指北针，所述刻度转盘还设置有水平气泡；所述刻度转盘设置于所述起始桩的顶部；所述激光测角测距仪设置于所述起始桩的顶端侧面且设置有显示屏，所述激光测角测距仪能够测算倾斜角度并将对应的倾斜长度折算为水平长度显示于所述显示屏；所述起始桩沿轴向方向设置有高度刻度； 所述激光测角测距仪设置有能够与所述起始桩的外侧壁贴合的弧形套，所述弧形套的朝向所述起始桩的一侧设置有沿所述起始桩的径向方向延伸的固定轴；所述固定轴设置有弹出机构、收回机构和卡接块，所述弹出机构能够驱动所述卡接块弹出所述固定轴的外侧，所述收回机构能够驱动所述卡接块退回至所述固定轴；所述起始桩的顶端侧面设置有沿径向方向延伸的固定孔，所述固定孔设置有弹性抵接机构和卡接孔；所述固定轴能够穿设于所述固定孔，所述卡接块能够卡入所述卡接孔，所述弹性抵接机构能够抵住卡接于所述卡接孔的所述卡接块； 所述卡接块包括一端连接的轴向部和径向部，所述弹出机构和所述收回机构分别与所述轴向部连接，所述径向部位于所述固定轴的外侧；所述固定孔包括一端连通的轴向孔和径向孔，所述轴向孔的另一端贯穿所述固定孔；所述轴向部能够卡入所述轴向孔，所述径向部能够卡入所述径向孔； 所述弹性抵接机构包括抵接块和抵接弹簧；所述抵接块沿长度方向分为抵接部和突出部，所述抵接部对应设置于所述轴向孔的一侧，所述突出部突出于所述固定孔的内侧；所述抵接弹簧设置于所述抵接部的远离所述轴向孔的一侧并与所述抵接部连接； 所述弹出机构包括弹出弹簧；所述固定轴设置有沿径向方向延伸的安装孔；所述轴向部滑动嵌设于所述安装孔；所述弹出弹簧设置于所述安装孔和所述轴向部之间； 所述收回机构包括旋转中心轴和拉线；所述旋转中心轴转动穿设于所述固定轴的中部且活动穿设于所述激光测角测距仪；所述拉线缠绕设置于所述旋转中心轴的外侧，所述拉线的延长端与所述安装孔内的所述轴向部连接；所述起始桩的中部设置有伸缩段，所述起始桩的底端设置有插入尖部。

2.根据权利要求1所述的林地样地激光布设装置，其特征在于，所述固定孔的内侧设置有沿轴向方向延伸的导向槽，所述导向槽的一端贯穿所述固定孔的端部，所述导向槽的另一端延伸至所述卡接孔。

3.根据权利要求2所述的林地样地激光布设装置，其特征在于，所述固定孔的被所述导向槽贯穿的一端开口处设置有导入滑槽； 所述导入滑槽设置有导入斜面，所述导入斜面与所述导向槽过渡连接，所述导入斜面所在的平面与所述固定孔的中心线相交。

4.根据权利要求3所述的林地样地激光布设装置，其特征在于，所述导入滑槽还包括对称设置于所述导入斜面两侧的导入面，两个导入面所在的平面相交。
