本发明涉一种硫酸根吸附自组装PDI光催化剂的制备方法和应用，所述制备方法包括以下步骤：S100、将3,4,9,10‑苝四甲酰二亚胺与浓硫酸混合，得到3,4,9,10‑苝四甲酰二亚胺的浓硫酸溶液；其中，3,4,9,10‑苝四甲酰二亚胺与浓硫酸的质量体积比为(1~15):100 g/ml；S200、在搅拌条件下，将步骤S100中的浓硫酸溶液倒入水中，得到悬浊液，静置，得到静置后的产物；S300、取出步骤S200中静置后的产物的上清液，加入水、搅拌、静置，重复以上操作直至上清液呈中性，取出上清液后得到沉淀物；S400、将步骤S300中得到的沉淀物进行离心和干燥，制得自组装PDI光催化剂。本发明的自组装PDI光催化剂具有提高的降解有机物的光催化活性。
1.一种硫酸根吸附自组装PDI光催化剂的制备方法，其特征在于，包括以下步骤： S100、将3,4,9,10-苝四甲酰二亚胺与浓硫酸混合，得到3,4,9,10-苝四甲酰二亚胺的浓硫酸溶液；其中，3,4,9,10-苝四甲酰二亚胺与浓硫酸的质量体积比为(1~10):100 g/ml； S200、在搅拌条件下，将步骤S100中的溶液和水混合，得到悬浊液，静置； S300、取出上清液，加入水、搅拌、静置；重复上述取出上清液-加水-搅拌-静置的操作，直至上清液呈接近中性，所述接近中性是pH为7-7.5，最后一次取出上清液后得到沉淀物；所述取出上清液，是采用吸力装置将上清液抽出；所述吸力装置具有将液体抽出的功能； S400、将步骤S300所得沉淀物进行离心和干燥，制得自组装PDI光催化剂； 步骤S200和S300中单次静置的时间各自独立地为2.5~5h。
2.根据权利要求1所述的制备方法，其特征在于，步骤S100中3,4,9,10-苝四甲酰二亚胺与浓硫酸的质量体积比为2-6:100 g/ml。
3.根据权利要求1所述的制备方法，其特征在于，步骤S100中采用超声进行混合，超声的条件包括：功率为50~80kHz，时间为30~60min。
4.根据权利要求1所述的制备方法，其特征在于，步骤S200中水的用量和步骤S100浓硫酸的体积比为10-20：1，步骤S300中每次加入水的量是步骤S100中浓硫酸体积的10-20倍。
5.根据权利要求1所述的制备方法，其特征在于，步骤S200中，所述混合是将3,4,9,10-苝四甲酰二亚胺的浓硫酸溶液倒入水中，搅拌在100~300转/min的转速下进行；步骤S300中搅拌是在100~300转/min的转速下进行，搅拌时间为10-30min；步骤S400中离心的条件包括：转速为8000~12000 r/min，时间为8~12min；干燥温度为70~90℃，干燥时间为6~10h。
6.根据权利要求1所述的制备方法，其特征在于，所述吸力装置包括吸管、负压泵、针筒、移液管或者滴定管。
7.权利要求1-6任一项所述制备方法制得的硫酸根吸附自组装PDI光催化剂在有机污染物光催化降解中的应用。

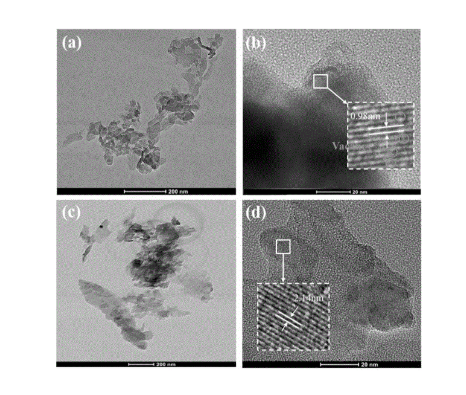

请联系平台
请联系平台
