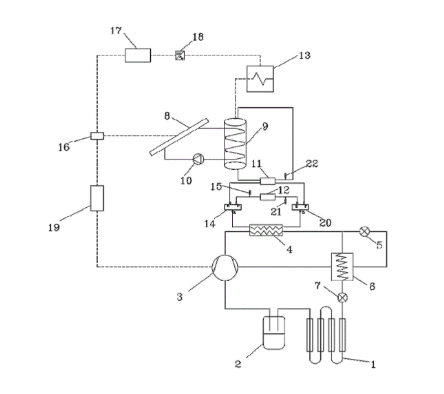

1.适用于严寒牧区民居的PV/T－变频空气源热泵系统，其特征在于：包括变频空气源热泵模块、PV/T模块和用户侧模块，所述变频空气源热泵模块、所述PV/T模块均与所述用户侧模块连接，用于为所述用户侧模块提供热源；所述PV/T模块包括PV/T集热器、蓄热水箱、循环泵、电加热组件、控制器和第一蓄电池，所述PV/T集热器与所述蓄热水箱连接，所述蓄热水箱与所述循环泵连接，所述循环泵与所述PV/T集热器连接，所述控制器与所述PV/T集热器连接，所述电加热组件与所述控制器连接，并与所述蓄热水箱连接，所述第一蓄电池与所述控制器连接，并与所述变频空气源热泵模块连接，用于为所述变频空气源热泵模块提供电能。

2.根据权利要求1所述的适用于严寒牧区民居的PV/T－变频空气源热泵系统，其特征在于：变频空气源热泵模块包括翅片管蒸发器、气液分离器、直流变频压缩机、冷凝器、辅路电子膨胀阀、经济器和主路电子膨胀阀，所述翅片管蒸发器与所述气液分离器连接，所述气液分离器与所述直流变频压缩机的吸气口连接，所述直流变频压缩机的排气口与所述冷凝器连接，所述冷凝器的主路与所述经济器的液相入口相连，所述经济器的液相出口与所述主路电子膨胀阀连接，所述主路电子膨胀阀与所述翅片管蒸发器连接，所述冷凝器的辅路与所述辅路电子膨胀阀连接，所述辅路电子膨胀阀与所述经济器回液口连接，所述经济器的回气口与所述直流变频压缩机的补气口连接。

3.根据权利要求2所述的适用于严寒牧区民居的PV/T－变频空气源热泵系统，其特征在于：所述用户侧模块包括生活用水末端、供暖用水末端、供水三通阀和回水三通阀，所述生活用水模块与所述蓄热水箱连接，并与所述供水三通阀和所述回水三通阀连接，所述供暖用水末端一端与所述供水三通阀连接，另一端与所述回水三通阀连接。

4.根据权利要求3所述的适用于严寒牧区民居的PV/T－变频空气源热泵系统，其特征在于：所述供水三通阀与所述供暖用水末端之间的管路上设置有供水温度传感器，所述回水三通阀与所述供暖用水末端之间的管路上设置有回水温度传感器，所述蓄热水箱与所述生活用水末端的管路上设置有水箱供水温度传感器。

5.根据权利要求4所述的适用于严寒牧区民居的PV/T－变频空气源热泵系统，其特征在于：所述电加热组件包括第二蓄电池、逆变器和电加热器，所述第二蓄电池与所述控制器连接，所述逆变器与所述第二蓄电池连接，所述电加热器与所述逆变器连接，所述蓄热水箱与所述电加热器连接。
