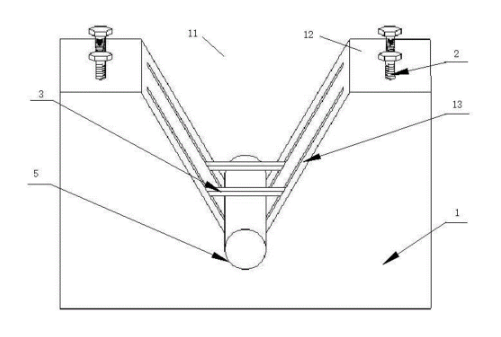

本实用新型公开了一种用于线切割平头的圆柱形样品卡具，包括：V型工作卡台、紧固螺丝、压紧板、压紧块；V型工作卡台开有V型卡槽，V型卡槽两侧的平台上开有螺纹孔，V型工作卡台侧部对称开有条形通孔，条形通孔位于V型卡槽两侧，螺纹孔与条形通孔相连通；紧固螺丝安装在螺纹孔上，紧固螺丝的下部伸入条形通孔，压紧板的两端位于条形通孔内。本实用新型结构简单、拆装样品方便，可夹持不同外径尺寸的圆柱形样品，避免了平头后圆柱形样品的端面与轴线不垂直现象的发生。
1.一种用于线切割平头的圆柱形样品卡具，其特征在于，包括：V型工作卡台、紧固螺丝、压紧板、压紧块；V型工作卡台开有V型卡槽，V型卡槽两侧的平台上开有螺纹孔，V型工作卡台侧部对称开有条形通孔，条形通孔位于V型卡槽两侧，螺纹孔与条形通孔相连通；紧固螺丝安装在螺纹孔上，紧固螺丝的下部伸入条形通孔，压紧板的两端位于条形通孔内。
2.如权利要求1所述用于线切割平头的圆柱形样品卡具，其特征在于，条形通孔内设置有压紧块，压紧块活动连接在紧固螺丝的底端。
3.如权利要求1所述用于线切割平头的圆柱形样品卡具，其特征在于，V型工作卡台两侧对称开有两对条形通孔，条形通孔之间相平行。
4.如权利要求1所述用于线切割平头的圆柱形样品卡具，其特征在于，V型工作卡台的底部设置有与线切割机床连接的固定机构。
