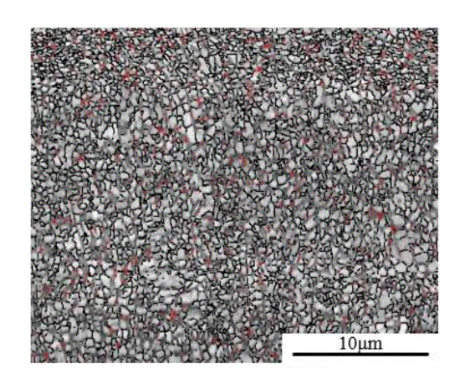

本发明公开一种β型钛合金超细晶的制备方法，包括如下步骤：(1)将所述β型钛合金进行轧前退火处理；(2)将轧前退火处理后的所述β型钛合金进行轧制；(3)将轧制后的所述β型钛合金进行再结晶退火处理。本发明将轧制前后的退火处理与轧制的相结合，能够综合细化β型钛合金的晶粒尺寸，最终得到平均尺寸小于1μm的超细晶组织。
1.一种β型钛合金超细晶的制备方法，其特征在于，包括如下步骤： （1）将β型钛合金进行轧前退火处理；所述β型钛合金为锻态TB8钛合金；轧前退火温度为710℃；轧前退火时间为30min；所述轧前退火处理的冷却方式为空冷； （2）将轧前退火处理后的所述β型钛合金进行轧制；轧制的温度室温；轧制后所述β型钛合金的变形量为60%，且一次轧制成型； （3）将轧制后的所述β型钛合金进行再结晶退火处理；再结晶退火温度为710～750℃；再结晶退火时间为30min；所述再结晶退火处理的冷却方式为空冷。
请联系平台
请联系平台
