本发明公开了一种氧化亚铜‑二氧化钒/七氧化三钒光催化剂的制备方法和应用，涉及光催化剂制备技术领域，具体包含以下步骤：S1：制备Cu2O；S2：制备氧化亚铜‑二氧化钒/七氧化三钒复合材料：取Cu2O分散于去离子水中，并加入五氧化二钒、异丙醇、苯甲醇，剧烈搅拌，得到混合液B，将其转移至水热反应釜中恒温反应，待反应结束后冷却至室温，用去离子水和无水乙醇洗涤3次，干燥，研磨，即得氧化亚铜‑二氧化钒/七氧化三钒光催化剂。本发明的光催化剂性能稳定，对甲硝唑的降解效果好，光源利用率高，所用原料均价格低廉、无污染，制备简单，能耗少，在解决环境污染、能源危机及光催化应用领域方面有良好的应用前景，可大规模生产。
1.一种氧化亚铜-二氧化钒/七氧化三钒光催化剂的制备方法，其特征在于：具体包含以下步骤： S1：制备Cu2O：称取五水硫酸铜、酒石酸钾钠、氢氧化钠于烧杯中，加入去离子水，搅拌10min，待溶液呈现蓝黑色后，得到混合液A；将混合液A转移至含有葡萄糖的烧杯中，继续搅拌，待溶液呈现鲜红色后，采用真空抽滤，将滤饼洗涤，干燥后即得Cu2O；所述五水硫酸铜、酒石酸钾钠、氢氧化钠与葡萄糖的质量比为1.2:1.2:1:1； S2：制备氧化亚铜-二氧化钒/七氧化三钒复合材料：取质量为0.1274g、0.2867g、0.4915g或0.7646g的步骤S1制备的Cu2O分散于去离子水中，并加入五氧化二钒、异丙醇、苯甲醇，剧烈搅拌，得到混合液B，将混合液B转移至具有聚四氟乙烯内衬的水热反应釜中，在电鼓风干燥箱中180℃恒温反应48h，待反应结束后冷却至室温，用去离子水和无水乙醇洗涤3次，干燥，研磨，即得氧化亚铜-二氧化钒/七氧化三钒光催化剂。
2.根据权利要求1所述的一种氧化亚铜-二氧化钒/七氧化三钒光催化剂的制备方法，其特征在于：所述步骤S1中，去离子水的体积为200mL。
3.根据权利要求1所述的一种氧化亚铜-二氧化钒/七氧化三钒光催化剂的制备方法，其特征在于：所述步骤S2中，去离子水体积为36mL，五氧化二钒的质量为1.82g，异丙醇的体积为12.5mL，苯甲醇的体积为1.5mL；聚四氟乙烯的体积为100mL。
4.根据权利要求1所述的一种氧化亚铜-二氧化钒/七氧化三钒光催化剂的制备方法，其特征在于：所述步骤S2中，搅拌速度为1100rpm，干燥的温度为80℃，干燥时间为12h。

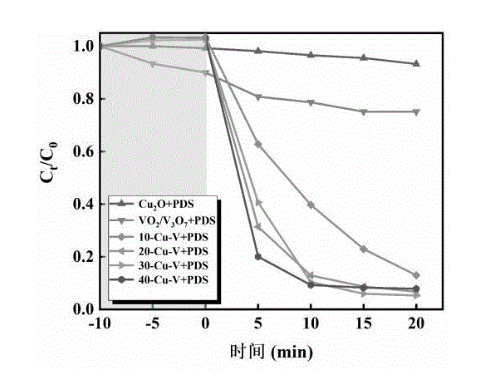

5.一种如权利要求1-4任一所述的氧化亚铜-二氧化钒/七氧化三钒光催化剂的制备方法制备得到的氧化亚铜-二氧化钒/七氧化三钒光催化剂的应用，其特征在于：所述光催化剂用于在可见光下催化降解甲硝唑。
6.根据权利要求5所述的一种氧化亚铜-二氧化钒/七氧化三钒光催化剂的应用，其特征在于：所述光催化剂与甲硝唑的质量比为6:1。
请联系平台
请联系平台
