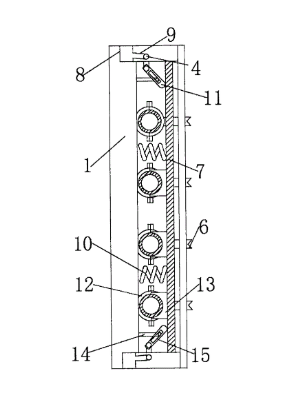

1.一种外接蒸发器管防护结构的压缩机，包括防护安装座(1)，其特征在于：所述防护安装座(1)的右侧设有安装口(2)，所述防护安装座(1)的中间设有换热管(3)，所述换热管(3)弯曲盘绕在防护安装座(1)中间，所述防护安装座(1)的两侧内壁上行都设有安装槽(8)，两个所述安装槽(8)之间插接有移动防护片(5)，所述移动防护片(5)的中间滑动连接有多个散热片(6)，所述散热片(6)的下端固定连接有限位件(12)，所述限位件(12)的下端可通过螺栓和防护安装座(1)内壁固定连接，所述换热管(3)穿过限位件(12)的中间，所述防护安装座(1)的滑动连接有防护板(7)，所述防护板(7)和移动防护片(5)交替设置，所述防护板(7)的下端和防护安装座(1)的内壁之间固定连接有复位弹簧(10)，所述防护板(7)的侧端固定连接有挤压块(13)，所述防护安装座(1)的两侧都滑动连接有卡接框(4)，所述卡接框(4)的侧端转动连接有顶板(11)，所述防护安装座(1)两侧都固定连接有支撑件(14)，所述防护安装座(1)的侧端设有压缩机本体。

2.根据权利要求1所述的一种外接蒸发器管防护结构的压缩机，其特征在于：所述限位件(12)由对称的两半固定件组成，固定件的侧端为弧形结构，两固定件的中间为圆形结构。

3.根据权利要求1所述的一种外接蒸发器管防护结构的压缩机，其特征在于：所述挤压块(13)的下端为弧形结构，所述挤压块(13)的下端抵靠在换热管(3)上。

4.根据权利要求1所述的一种外接蒸发器管防护结构的压缩机，其特征在于：所述卡接框(4)为口字形结构，所述卡接框(4)中间位于安装槽(8)内，所述移动防护片(5)为U字形结构，所述移动防护片(5)的两端设有卡接槽(9)，所述卡接框(4)位于卡接槽(9)内。

5.根据权利要求4所述的一种外接蒸发器管防护结构的压缩机，其特征在于：所述卡接槽(9)为倾斜状结构，所述卡接框(4)上包裹有橡胶片。

6.根据权利要求1所述的一种外接蒸发器管防护结构的压缩机，其特征在于：所述顶板(11)的中间设有导向槽(15)，所述支撑件(14)为U字形结构，所述支撑件(14)的中间位于导向槽(15)内。
