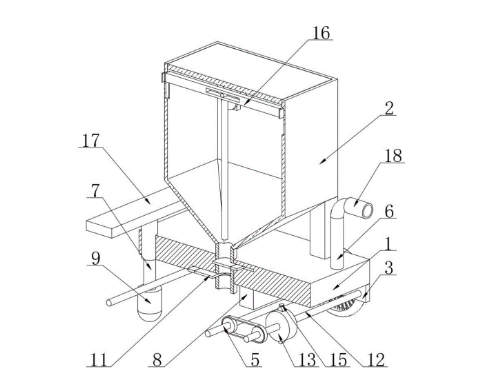

1.一种便捷式玉米栽培用种植机械，它包含固定板(1)、储料箱(2)、安装板(3)和车轮(4)，所述的固定板(1)下表面的前后两侧均固定有安装板(3)，前后两个安装板(3)之间左右对称通过轴承旋接有连接杆(5)，连接杆(5)的两端分别穿过安装板(3)后，露设在安装远离于固定板(1)中心的一侧，连接杆(5)的外端上均固定有车轮(4)，固定板(1)的上侧固定有储料箱(2)，该储料箱(2)的下侧呈漏斗状设置，储料箱(2)外底壁的四角通过支撑杆固定在固定板(1)上，固定板(1)上表面的一侧前后对称固定有推动杆(6)；其特征在于，它还包含： 一号电动推杆(7)，所述的一号电动推杆(7)嵌设并固定在固定板(1)的一侧内，电动推杆与蓄电池(8)连接，蓄电池(8)固定在固定板(1)的下表面上； 插杆(9)，所述的插杆(9)固定在一号电动推杆(7)的活塞杆上，插杆(9)的一侧设有出料管(10)，该出料管(10)贯穿插设在固定板(1)上，出料管(10)的上端与储料箱(2)的出料口固定连接； 定量机构(11)，所述的定量机构(11)设置于固定板(1)内，定量机构(11)与出料管(10)连接； 联动杆(12)，所述的联动杆(12)设置于固定板(1)下表面远离于插杆(9)的一侧，联动杆(12)的前后两端通过轴承旋接在前后两个安装板(3)上，联动杆(12)通过同步轮传动组件与其中一个连接杆(5)连接； 驱动轮(13)，所述的驱动轮(13)套设并固定在联动杆(12)上，驱动轮(13)外环壁的上下两侧均固定有驱动凸起(14)； 控制开关(15)，所述的控制开关(15)嵌设并固定在固定板(1)下表面上的凹槽内，驱动凸起(14)与控制开关(15)相配合抵触设置，控制开关(15)与一号电动推杆(7)以及定量机构(11)连接； 疏通机构(16)，所述的疏通机构(16)设置于储料箱(2)内，疏通机构(16)与出料管(10)相配合插设。

2.根据权利要求1所述的一种便捷式玉米栽培用种植机械，其特征在于：所述的定量机构(11)包含： 二号电动推杆(11-1)，所述的二号电动推杆(11-1)嵌设在固定板(1)内，二号电动推杆(11-1)与蓄电池(8)以及控制开关(15)连接，二号电动推杆(11-1)的活塞杆上固定有推动板(11-2)，推动板(11-2)活动设置于固定板(1)内，且推动板(11-2)位于出料管(10)的后侧； 连接板(11-3)，所述的连接板(11-3)为两个，且其均呈“L”形设置，两个连接板(11-3)分别设置于出料管(10)的两侧，连接板(11-3)的竖板固定在推动板(11-2)的上下两侧壁上； 堵塞板(11-4)，所述的堵塞板(11-4)为两个，且其分别固定在连接板(11-3)的横板相邻于出料管(10)的一侧壁上，堵塞板(11-4)与出料管(10)相配合插设。

3.根据权利要求1所述的一种便捷式玉米栽培用种植机械，其特征在于：所述的一号电动推杆(7)的上侧固定有定位板(17)，该定位板(17)固定在储料箱(2)的支撑杆上。

4.根据权利要求1所述的一种便捷式玉米栽培用种植机械，其特征在于：所述的疏通机构(16)包含： 支撑板(16-1)，所述的支撑板(16-1)固定在储料箱(2)的内顶壁上，支撑板(16-1)的一侧壁上固定有疏通电机(16-6)，疏通电机(16-6)与蓄电池(8)连接，疏通电机(16-6)的输出轴贯穿插设在支撑板(16-1)上； 转动盘(16-2)，所述的转动盘(16-2)悬设在支撑板(16-1)的一侧，转动盘(16-2)与疏通电机(16-6)的输出轴固定连接，转动盘(16-2)侧壁外边缘的一侧固定有拨动杆(16-3)； 升降杆(16-4)，所述的升降杆(16-4)设置于储料箱(2)内，升降杆(16-4)的两端分别通过滑块滑动设置在储料箱(2)两内壁上的滑槽内，拨动杆(16-3)活动插设在升降杆(16-4)上的条形孔内； 疏通杆(16-5)，所述的疏通杆(16-5)固定在升降杆(16-4)的下侧壁上，疏通杆(16-5)的下端悬设在储料箱(2)的内底部，且疏通杆(16-5)与出料管(10)相配合插设。

5.根据权利要求1所述的一种便捷式玉米栽培用种植机械，其特征在于：所述的推动杆(6)的横杆上均套设有防滑套(18)。
