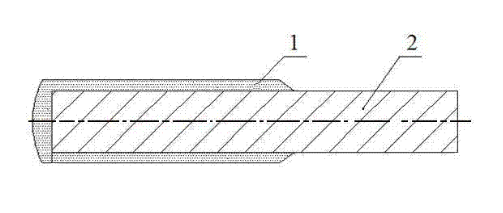

一种稀土熔盐搅拌棒由棒心和其外部的耐火涂层两部组成，其特征是：棒芯为直径ø16mm～ø22mm，长1600mm～2200mm的螺纹碳钢棒，耐火涂层厚度为3～5mm；稀土熔盐搅拌棒耐火涂层材料配方按质量百分比：粒度为180～240目的MgO砂56%～60%，粒度为180～240目Al2O3砂6%～10%，钠基膨润土0.8～1.2%，聚醋酸乙烯乳液2%～6%，羧甲基纤维素钠1.3～1.8%，自来水26%～30%混合组成；耐火涂层厚度为3～5mm；所述稀土熔盐搅拌棒的制备方法为：将配称好的耐火涂层材料研磨、涂刷与烘烤即得成品。本发明采用在碳钢棒外表面涂敷MgO+Al2O3镁铝砂粉耐火涂层制备而成，应用于搅拌稀土电解质熔盐达到耐蚀的作用。
1.一种稀土熔盐搅拌棒，由棒芯和其外部的耐火涂层两部分组成，其特征是：棒芯为直径ø16mm～ø22mm，长1600mm～2200mm的螺纹碳钢棒，耐火涂层材料配方按质量百分比：粒度为180～240目的MgO砂56%～60%，粒度为180～240目Al2O3砂6%～10%，钠基膨润土0.8～1.2%，聚醋酸乙烯乳液2%～6%，羧甲基纤维素钠1.2～1.8%，自来水26%～30%混合组成；耐火涂层厚度为3～5mm； 其中MgO砂化学成分质量百分比为：MgO≥86%，SiO2≤6%，CaO≤4%，Al2O3≤2.5%，Fe2O3≤1.5%； Al2O3砂化学成分质量百分比为：Al2O3≥80%，SiO2≤13%，Fe2O3≤2%，TiO2≤5%。
2.一种权利要求1所述的稀土熔盐搅拌棒的制备方法，其特征是： （1）选用直径ø16mm～ø22mm，长1600mm～2200mm的螺纹碳钢棒； （2）混制耐火涂层材料； （2.1）耐火涂层材料配方按质量百分比： MgO砂：56%～60%，Al2O3砂：6%～10%，钠基膨润土：0.8～1.2%，聚醋酸乙烯乳液:2%～6%，羧甲基纤维素钠1.2～1.8%，自来水26%～30%混合组成； （2.2）耐火涂层材料混制 将配制好的耐火涂层材料装入小型球磨机内，混制1.5h后倒出即可使用； （3）涂层的涂刷与烘烤： 将混制好的涂料涂刷至螺纹碳钢棒外表面，每层涂料烘烤干燥后再涂刷下层涂料；反复涂刷烘烤，直至涂层厚度为3mm～5mm； 涂层烘烤是在电阻箱式炉内进行，烘烤温度250℃，保温时间30min，涂层厚度符合上述涂层厚度要求且烘烤后自然干燥状态下即可使用； （4）搅拌棒的使用： 制备好的稀土熔盐搅拌棒在潮湿空气中耐火涂层易吸潮，初次搅拌稀土电解质熔盐时，搅拌棒涂层端在熔盐液面上要预热2min，然后缓慢逐步插入熔盐中进行搅拌操作。
请联系平台
请联系平台
