本发明公开了一种耐高温高强韧钼基复合材料，包括以下重量分数的组分：ZrO2 1.5％～5％、CrCoNi合金1％～1.5％、余量为Mo，其中，CrCoNi合金中Cr、Co、Ni的质量占比分别为：Cr 30％～36％、Co 30％～36％、Ni 30％～36％。本发明将CrCoNi中熵合金粉体作为添加成分应用于钼基复合材料制备；球形CrCoNi中熵合金粉体为单相固溶体，可有效促进材料基体致密化烧结，显著提高材料韧性，解决了钼基复合材料韧性差、成形性差的核心技术难题；采用真空感应烧结，避免在氢气气氛烧结产生氢脆，保证材料强韧性；将ZrO2添加至钼基复合材料，通过陶瓷相变增韧及弥散强化，提高材料强韧性；同时ZrO2添可提高材料烧结致密度，降低孔隙率，降低钼基体与氧接触面积，提高材料耐烧蚀性。
1.一种钼基复合材料，其特征在于，包括以下重量分数的组分：ZrO21.5％～5％、CrCoNi合金1％～1.5％、余量为Mo； 其中，CrCoNi合金中Cr、Co、Ni的质量占比分别为：Cr 30％～36％、Co 30％～36％、Ni30％～36％。
2.根据权利要求1所述的钼基复合材料，其特征在于，ZrO2粒径为0.5～1μm，CrCoNi合金粒径为2～10μm，Mo粒径为0.5～4μm。

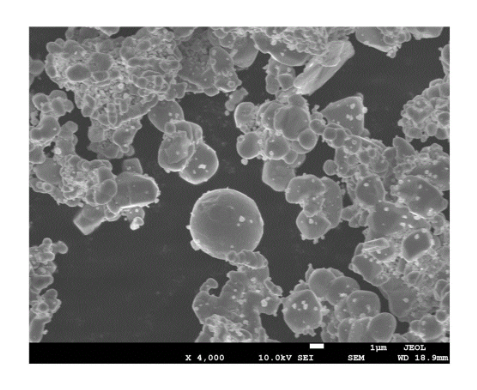

3.一种如权利要求1或2所述的钼基复合材料的制备方法，其特征在于，包括以下步骤： A、制备钼基复合材料粉体 A1、按重量分数将Cr、Co和Ni单质置入真空感应炉中熔炼，得合金熔体，对合金熔体进行电磁搅拌后，对合金熔体进行高压气雾化，制得所需粒径的球形CrCoNi中熵合金粉体； A2、将适量的纯钼、CrCoNi中熵合金粉体和ZrO2粉体置入真空三维运动混料机中，抽真空后通入氮气至微正压，重复三次后启动三维运动混料机，30～80rpm混料10～16h，制得中间粉体； A3、用纯钼将所得中间粉体稀释至所需配比，将其置入真空三维运动混料机中，抽真空后通入氮气保护，30～80rpm混料10～16h，制得钼基复合材料粉体； B、成型 将所得钼基复合材料粉体置于模具中，冷等静压成型，制得素坯件，将素坯件80～110℃烘干60～120min后放入真空感应烧结炉中，抽真空后升温至1850～2000℃并保温200～300min，制得钼基复合材料型材； C、锻造 将所得钼基复合材料型材的开坯温度设置为1450～1600℃，保温60～120min，终锻温度为1250～1350℃，回火温度为1400～1500℃，锻造至变形量为60～75％后在热处理炉中1150～1200℃保温30～90min消除残余应力后即制得钼基复合材料。
4.根据权利要求3所述的方法，其特征在于，步骤A中，A1中熔融温度为1700～1800℃；A2中抽真空为-0.15～-0.1MPa；A3中抽真空为-0.15～-0.1MPa。
5.根据权利要求3所述的方法，其特征在于，步骤B中冷等静压压力为180～250MPa，时间为10～120s；抽真空至低于8×10-2MPa；升温速率为5～15℃/min。
请联系平台
请联系平台
