本实用新型涉及农业机械领域，提出了向日葵葵盘割插一体机，包括底架、控制台、工作面板、外罩以及支撑架，所述控制台的一侧设有开关，所述工作面板上安装有气缸，所述气缸的输出端通过联轴器连接有同轴设置的退位杆，通过气缸和割刀等结构的设置，启动控制面板上的开关，气缸启动向前推动第一齿条，割刀即可切割向日葵根茎，完成收割，收割完成后，气缸输出端向右移动，带动齿条向右移动，和第一齿轮与第二齿轮逆时针旋转，带动第二齿条向下运动，此时收割后的向日葵葵盘由上夹板和下夹板共同夹持，第二齿条将夹板及向日葵葵盘向下插入根茎中，节约了人工采摘将葵盘扣回根茎所需时间，提高了向日葵收割工作效率和解决了灵活性较差的问题。

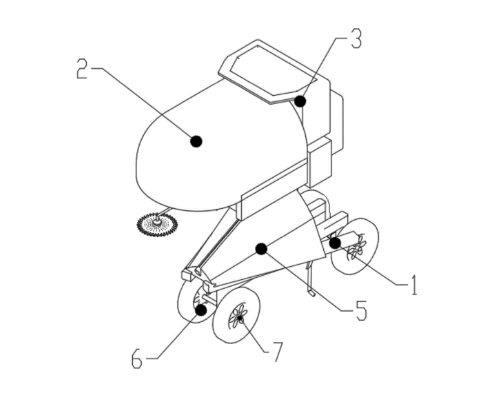

1.向日葵葵盘割插一体机，其特征在于，包括底架（1）、控制台（3）、工作面板（4）、外罩（2）以及支撑架（5），所述控制台（3）的一侧设有开关（9），所述工作面板（4）上安装有气缸（11），所述气缸（11）的输出端通过联轴器连接有同轴设置的退位杆，所述退位杆的一端通过螺丝固定连接有第一齿条（12），所述外罩（2）的内部转动安装有转轴（14），所述外罩（2）的内部通过螺丝固定连接有限位块（16）； 所述转轴（14）的外周面上分别固定套设有第一齿轮（13）和第二齿轮（15），所述第一齿条（12）与第一齿轮（13）啮合连接，所述外罩（2）的内部滑动安装有第二齿条（18），所述第二齿条（18）与所述第二齿轮（15）啮合连接，所述第二齿条（18）的底部通过螺丝固定连接有下夹板（19），所述下夹板（19）的顶部通过螺丝固定连接有上夹板（21），所述第一齿条（12）的一侧通过螺丝固定连接有连接杆（20），所述连接杆（20）的一端通过螺丝固定连接有割刀（17）。
2.根据权利要求1所述的向日葵葵盘割插一体机，其特征在于，所述底架（1）的底部通过螺丝固定连接有两个对称布置的中心轴（7），所述中心轴（7）的外周面上转动安装有两个对称布置的滚轮（6）。
3.根据权利要求1所述的向日葵葵盘割插一体机，其特征在于，所述外罩（2）的内部开设有空腔（8），所述第一齿轮（13）转动安装在空腔（8）的内部。
4.根据权利要求1所述的向日葵葵盘割插一体机，其特征在于，所述割刀（17）的内部开设有安装孔，所述连接杆（20）固定套设在所述安装孔的内部。
5.根据权利要求1所述的向日葵葵盘割插一体机，其特征在于，所述限位块（16）的内部开设有滑槽，所述第二齿条（18）滑动连接在所述滑槽的内部。
6.根据权利要求2所述的向日葵葵盘割插一体机，其特征在于，所述滚轮（6）的内部开设有贯穿自身的通孔，所述中心轴（7）转动连接在所述通孔的内部。
7.根据权利要求1所述的向日葵葵盘割插一体机，其特征在于，所述底架（1）的一侧安装有撑脚（10），所述撑脚（10）采用不锈钢材质。
8.根据权利要求1所述的向日葵葵盘割插一体机，其特征在于，所述工作面板（4）的一侧开设有直槽，所述气缸（11）安装在所述直槽的内部。
