本实用新型属于沙漠和沙地流动沙丘治理工具技术领域，尤其为一种人工扎制草方格的工具，包括手柄、伸缩把杆、踏板、铁锨、插杆、伸缩套杆；铁锨顶部通过连接架焊接有伸缩套杆，伸缩套杆内部伸缩连接有伸缩把杆，伸缩把杆与伸缩套杆通过锁紧螺栓相互限位连接；伸缩把杆顶部固定连接有手柄；铁锨底部一体成型设置有插杆；铁锨顶端上开设有导沙槽；连接架和铁锨两端上焊接有踏板。本实用新型通过伸缩把杆和伸缩套杆调节手柄高低，以便于不同身高使用者使用；通过铁锨和插杆将稻草垂直插入沙土中形成草方格；减小入土阻力，作业时更省力；踏板便于工作人员踩踏借力；作业操作简单，实现了作业深度和密度均匀，易于保证施工质量，同时提高了工作效率。

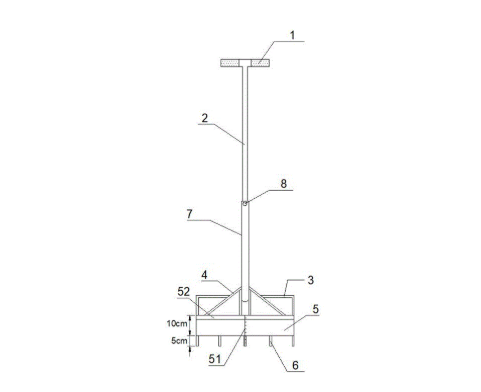

1.一种人工扎制草方格的工具，其特征在于：包括手柄（1）、伸缩把杆（2）、踏板（3）、连接架（4）、铁锨（5）、插杆（6）、伸缩套杆（7）和滚轮（10）；铁锨（5）顶部通过连接架（4）焊接有伸缩套杆（7），伸缩套杆（7）内部伸缩连接有伸缩把杆（2），伸缩把杆（2）与伸缩套杆（7）通过锁紧螺栓（8）相互限位连接；伸缩把杆（2）顶部固定连接有手柄（1）；铁锨（5）底部一体成型设置有插杆（6）；铁锨（5）顶端上开设有导沙槽（52）；连接架（4）和铁锨（5）两端上焊接有踏板（3）。
2.根据权利要求1所述的一种人工扎制草方格的工具，其特征在于：所述踏板（3）的背面上通过安装架（31）安装有滚轮（10）；滚轮（10）通过轮轴（9）安装在安装架（31）上。
3.根据权利要求1所述的一种人工扎制草方格的工具，其特征在于：所述铁锨（5）和插杆（6）正端面上设置有刻度尺（51）。
4.根据权利要求1所述的一种人工扎制草方格的工具，其特征在于：所述插杆（6）设置有5-6个，插杆（6）均匀设置在铁锨（5）底部。
5.根据权利要求1所述的一种人工扎制草方格的工具，其特征在于：所述铁锨（5）的高度为10cm；插杆（6）的高度为5cm。
6.根据权利要求1所述的一种人工扎制草方格的工具，其特征在于：所述手柄（1）通过伸缩把杆（2）在伸缩套杆（7）上进行上下调节。
7.根据权利要求1所述的一种人工扎制草方格的工具，其特征在于：所述手柄（1）上设置有护垫。
