本实用新型涉及一种用于农业种植的除草装置，包括底板，所述底板的一侧可拆卸地设置有铲草刀，通过铲草刀将土地中的杂草连根部一同铲除，所述底板上固定设置有安装柱，所述铲草刀上开设有与安装柱配合的安装孔，从而通过安装孔和安装柱的配合便于铲草刀的安装，所述底板的另一侧固定设置有支撑架，所述支撑架上可转动地设置有转动盘，所述转动盘上固定设置有水箱，在水箱中加注除草用农药，所述水箱上开设有进水口，所述水箱内部中空，所述水箱的上端固定设置有支撑柱，所述支撑柱上设置有喷洒结构，通过喷洒结构对农药进行喷洒，所述底板的侧端设置有车轮，所述车轮与底板之间通过轴承转动连接，从而便于整个装置的移动。

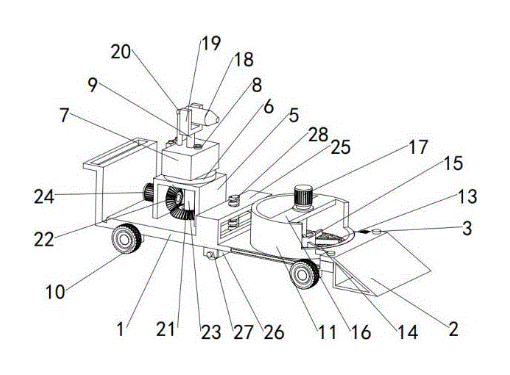

1.一种用于农业种植的除草装置，包括底板（1），其特征在于，所述底板（1）的一侧可拆卸地设置有铲草刀（2），所述底板（1）上固定设置有安装柱（3），所述铲草刀（2）上开设有与安装柱（3）配合的安装孔（4），所述底板（1）的另一侧固定设置有支撑架（5），所述支撑架（5）上可转动地设置有转动盘（6），所述转动盘（6）上固定设置有水箱（7），所述水箱（7）上开设有进水口（8），所述水箱（7）内部中空，所述水箱（7）的上端固定设置有支撑柱（9），所述支撑柱（9）上设置有喷洒结构，所述底板（1）的侧端设置有车轮（10），所述车轮（10）设置有多个，所述车轮（10）与底板（1）之间通过轴承转动连接。
2.根据权利要求1所述的一种用于农业种植的除草装置，其特征在于，所述底板（1）的前端固定设置有存放桶（11），所述底板（1）上位于存放桶（11）下端开设有安装槽（12），所述安装槽（12）内可拆卸地设置有筛板（13），所述筛板（13）上开设有筛孔（14），所述筛孔（14）设置有多个。
3.根据权利要求2所述的一种用于农业种植的除草装置，其特征在于，所述存放桶（11）内部可转动地设置有搅拌架（15），所述存放桶（11）上端固定设置有连接台（16），所述搅拌架（15）与连接台（16）之间转动连接，所述连接台（16）上端固定设置有第一电机（17），所述第一电机（17）的输出端与搅拌架（15）之间连接。
4.根据权利要求1所述的一种用于农业种植的除草装置，其特征在于，所述喷洒结构包括喷头（18）、安装架（19）和进水管（20），所述安装架（19）固定设置于支撑柱（9）上，所述喷头（18）设置于安装架（19）上，且与安装架（19）上转动连接，所述进水管（20）设置于水箱（7）和喷头（18）之间，所述进水管（20）将喷头（18）和水箱（7）之间连通。
5.根据权利要求1所述的一种用于农业种植的除草装置，其特征在于，所述底板（1）上可转动地设置有齿轮组，所述齿轮组包括第一锥齿轮（21）和第二锥齿轮（22），所述第一锥齿轮（21）和第二锥齿轮（22）之间配合连接，所述第一锥齿轮（21）与底板（1）、第二锥齿轮（22）和支撑架（5）的侧壁之间均转动连接。
6.根据权利要求5所述的一种用于农业种植的除草装置，其特征在于，所述第一锥齿轮（21）的内壁上固定设置有连接杆（23），所述连接杆（23）与转动盘（6）之间连接，所述支撑架（5）的侧端固定设置有第二电机（24），所述第二电机（24）的输出端与第二锥齿轮（22）之间连接。
7.根据权利要求1所述的一种用于农业种植的除草装置，其特征在于，所述底板（1）上固定设置有第一固定架（25），所述第一固定架（25）上设置有滚压结构，所述滚压结构包括压辊（26）、第二固定架（27）和螺纹杆（28），所述压辊（26）可转动地设置于第二固定架（27）上，所述螺纹杆（28）与第二固定架（27）之间通过轴承转动连接，所述螺纹杆（28）与第一固定架（25）之间螺纹连接。
