本实用新型提供了一种苜蓿高产种植的筛选分离装置，涉及筛分装置技术领域，包括：柜体，柜体底部设有多个万向轮，柜体顶部设有箱体，箱体顶部设有投料口，投料口内部设有两个密封盖，箱体外部两侧分别开设有透气口，两个透气口内部均设有百叶窗，筛分组件，筛分组件设于箱体内部，及清理组件，清理组件设于筛分组件上。该种筛选分离装置通过筛分组件将饱满圆润的优质苜蓿种子筛选出来，同时能够将杂质以及一些干瘪和质量较差的种子分离出来，以此提高苜蓿种子的存活率，且通过筛选出优质的种子提高苜蓿的产量，并通过清理组件能够将阻隔网和筛选网上的杂质和卡住的种子清理下来，避免杂质和种子将网孔堵塞，影响种子的筛选。

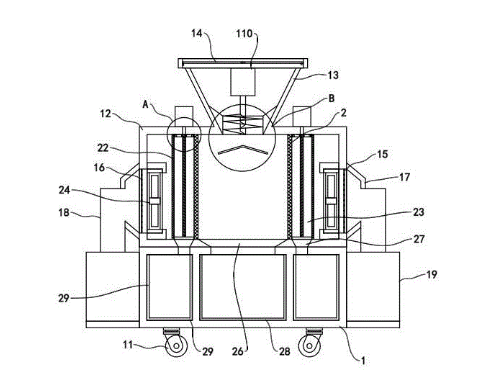

1.一种苜蓿高产种植的筛选分离装置，其特征在于，包括： 柜体(1)，所述柜体(1)底部设有多个万向轮(11)，所述柜体(1)顶部设有箱体(12)，所述箱体(12)顶部设有投料口(13)，所述投料口(13)内部设有两个密封盖(14)，所述箱体(12)外部两侧分别开设有透气口(15)，两个所述透气口(15)内部均设有百叶窗(16)； 筛分组件，所述筛分组件设于所述箱体(12)内部，用于对苜蓿种子进行筛选分离；及 清理组件，所述清理组件设于所述筛分组件上，用于对所述筛分组件进行清理。
2.根据权利要求1所述的苜蓿高产种植的筛选分离装置，其特征在于，所述筛分组件包括： 设于所述箱体(12)内部的两个筛选网(2)，两个所述筛选网(2)之间可形成筛分区(21)； 分别设于两个所述筛选网(2)两侧的阻隔网(22)，两个所述阻隔网(22)与两个所述筛选网(2)之间分别可形成分离区(23)； 设于所述箱体(12)相对两侧内壁的吸风扇(24)。
3.根据权利要求2所述的苜蓿高产种植的筛选分离装置，其特征在于，所述清理组件包括： 设于两个所述分离区(23)内部一侧分别设有往复丝杆(3)，两个所述往复丝杆(3)外部均螺纹连接有移动板(31)； 设于所述移动板(31)两侧的连接杆(32)，所述连接杆(32)两端分别设有清理刷(33)； 设于所述箱体(12)顶部两侧的两个驱动电机(34)，两个所述驱动电机(34)的驱动轴分别与两个所述往复丝杆(3)相连接； 分别设于所述两个所述分离区(23)内部远离所述往复丝杆(3)一侧的导向杆(35)，所述移动板(31)一侧开设有容导向杆(35)通过的通孔。
4.根据权利要求2所述的苜蓿高产种植的筛选分离装置，其特征在于，所述筛分区(21)内部设有阻拦板(25)，所述阻拦板(25)两侧分别呈向下倾斜设置，所述筛分区(21)底部开设有出料口a(26)，所述分离区(23)底部均开设有出料口b(27)。
5.根据权利要求4所述的苜蓿高产种植的筛选分离装置，其特征在于，所述柜体(1)内部开设有合格腔，所述合格腔内部滑动连接有收集箱a(28),所述收集箱a(28)与所述出料口a(26)相导通，且所述合格腔两侧分别开设有不良腔,两个所述不良腔内部均滑动连接分别有收集箱b(29)，两个所述收集箱b(29)分别与两个所述出料口b(27)相导通。
6.根据权利要求1所述的苜蓿高产种植的筛选分离装置，其特征在于，两个所述透气口(15)两侧均设有集尘罩(17)，所述集尘罩(17)一侧均连接有通气管(18)，所述柜体(1)两侧分别设有集尘箱(19)，所述集尘箱(19)顶部与所述通气管(18)相连接。
7.根据权利要求1所述的苜蓿高产种植的筛选分离装置，其特征在于，所述投料口(13)内顶部设有伺服电机(110)，所述伺服电机(110)底部驱动连接有绞龙(111)，所述绞龙(111)位于所述投料口(13)的内部。
8.根据权利要求1所述的苜蓿高产种植的筛选分离装置，其特征在于，所述箱体(12)外部设有控制面板(4)，所述控制面板(4)分别与伺服电机(110)、吸风扇(24)、驱动电机(34)之间电性连接。
