本发明属于污水处理装置技术领域，特别涉及一种浮动式的海绵城市雨污水处理装置及处理方法。包括主体结构、排水结构和清理结构，主体结构包括外壳、外壳的外侧固定安装有两个滑轮、外壳的内腔从上至下依次设有过滤板和过滤桶、过滤板顶部的两端和过滤桶顶部的两端均固定安装有两个承重环、外壳的外侧开设有多个贯穿外壳的斜槽。本发明当降雨量较大时，大量的雨水会对过滤板进行向下抵压，在过滤板向下移动的过程中，过滤板的底部会抵压T型板使其同步向下移动，由此可以打开滑槽的出水口，使大量的雨水从排水管排出，由此设备可根据降雨量自动进行上下浮动来调节排水量的大小。

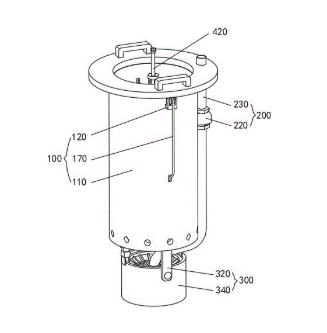

1.一种浮动式的海绵城市雨污水处理装置，其特征在于，包括： 主体结构（100），包括外壳（110）、外壳（110）的外侧固定安装有两个滑轮（120）、外壳（110）的内腔从上至下依次设有过滤板（130）和过滤桶（150）、过滤板（130）顶部的两端和过滤桶（150）顶部的两端均固定安装有两个承重环（140）、外壳（110）的外侧开设有多个贯穿外壳（110）的斜槽（160）、两个滑轮（120）的表面均设有绳索（170），所述绳索（170）穿过斜槽（160）并延伸至外壳（110）的内部，所述绳索（170）的上下两端分别与过滤板（130）和过滤桶（150）的承重环（140）相接触； 排水结构（200），包括外壳（110）的内壁开设有滑槽（210）、外壳（110）的外侧固定插接有三通头（220）、三通头（220）的上下两端均固定插接有排水管（230）、滑槽（210）的内部滑动设置有T型板（240）、T型板（240）的底部固定安装有弹簧（250）； 清理结构（300），包括外壳（110）的内腔固定插接有清理组件（310）、外壳（110）的底部固定安装有两个支撑板（320）、两个支撑板（320）的相对面转动连接有存储桶（340）； 所述清理组件（310）包括固定插接在外壳（110）内腔的支撑盘（311）、支撑盘（311）的顶部开设有多个限位孔（312）、多个限位孔（312）的内侧均固定插接有轴承（313）、轴承（313）的内侧固定插接有钻头（314），所述钻头（314）的顶端位于支撑盘（311）的外侧，且钻头（314）的外侧开设有螺旋槽； 所述过滤板（130）的过滤孔直径大于过滤桶（150）的过滤孔直径，所述过滤板（130）的底部固定安装有多个凸块（180）； 所述斜槽（160）的数量为四个，位于上下位置的两个所述斜槽（160）为一组，所述绳索（170）的上下两端分别穿过上下位置两个的斜槽（160）并延伸至外壳（110）的内部，所述外壳（110）的底部还开设有多个贯穿外壳（110）的斜孔； 所述钻头（314）的数量与过滤板（130）的过滤孔数量相同，所述凸块（180）的端部位于钻头（314）的上方。
2.根据权利要求1所述的一种浮动式的海绵城市雨污水处理装置，其特征在于，所述清理结构（300）还包括外壳（110）底部铰接的限位板（330）、存储桶（340）的内侧开设有两个安装槽（350）、两个安装槽（350）的相对面之间滑动设置有过滤斗（360）。
3.根据权利要求1所述的一种浮动式的海绵城市雨污水处理装置，其特征在于，还包括警示结构（400），警示结构（400）包括固定安装在过滤板（130）顶部的支撑架（410）、支撑架（410）的顶部活动插接有圆杆（420），所述圆杆（420）的底端贯穿支撑架（410）的顶部并延伸至支撑架（410）的内部、圆杆（420）的底端固定安装有浮球（430）、圆杆（420）的顶部固定安装有指示灯（440）。
4.根据权利要求2所述的一种浮动式的海绵城市雨污水处理装置，其特征在于，所述限位板（330）的底部开设有限位槽，所述限位板（330）的底部与过滤斗（360）相接触，所述存储桶（340）的外侧与限位槽的内侧相接触。
5.一种使用权利要求1至4任一项所述的一种浮动式的海绵城市雨污水处理装置进行处理的方法，其特征在于，该方法包括以下步骤， 步骤一：将污水处理装置整体安装在地面下水通道内，并在外壳（110）的顶部设置防护性措施，当雨水进入至外壳（110）内部时，雨水会被过滤板（130）进行初次过滤，接着雨水则掉落至过滤桶（150）内进行二次过滤净化； 步骤二：当过滤桶（150）的内部逐渐积攒雨水后，过滤桶（150）则通过绳索（170）将过滤板（130）升起，由此可使支撑架（410）上升，此时指示灯（440）高于地面并且亮起； 步骤三：当雨量过大开始涌入外壳（110）内后，过滤板（130）受雨水的冲击力开始下移，同时过滤板（130）的底部会与T型板（240）相接触并使T型板（240）一同向下移动，随后雨水则通过滑槽（210）进入至三通头（220）内，再通过排水管（230）即可将外壳（110）内的积水排出； 步骤四：在过滤板（130）向下移动的同时，凸块（180）会与钻头（314）的螺旋槽相接触，通过凸块（180）向下挤压钻头（314），使钻头（314）配合轴承（313）开始自转； 步骤五：当水管将大量的雨污水排放至存储桶（340）后，泥块则沉淀在存储桶（340）的底部，同时树叶则被过滤斗（360）所拦截，雨污水即可从存储桶（340）溢出至外侧； 步骤六：当外壳（110）内积水减少后，过滤板（130）则开始上升，同时弹簧（250）也会向上抵压T型板（240）使排水管（230）不再排水，随后通过将排水管（230）的顶部外接设备，将存储桶（340）内的杂质吸出； 步骤七：当存储桶（340）内部杂质难以吸取时，通过将整个装置吊起并解除限位板（330）对存储桶（340）的限位后，将过滤斗（360）取出并对其清理，当设备整体清理完毕后，将存储桶（340）旋转至复位，并再次将设备重新放回通道内。
