本实用新型公开了一种自动称重集沙仪，包括：进沙管、竖直风筒、输沙管、自动防风片、密封箱体、盛沙盆、支架、电子天平、自动升降平台等，进沙管与竖直风筒的侧面相连通，竖直风筒上方设有排风口，顶部设有调向风叶；竖直风筒与密封箱体转动连接；输沙管位于密封箱体的内部，并与竖直风筒的底部相连通；输沙管的底部出沙口边缘处铰接有一自动防风片；盛沙盆位于出沙口的正下方，并由支架进行支撑，电子天平位于盛沙盆的下方，并由自动升降平台进行支撑；传动架两端分别与自动升降平台、自动防风片相固连。本实用新型解决了现有自动称重集沙仪内电子天平长期载重，影响准确性的问题，同时解决了现有集沙仪腔内难以实现静风环境的技术问题。

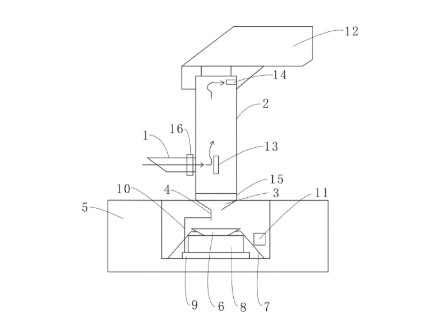

1.一种自动称重集沙仪，其特征在于，包括：进沙管(1)、竖直风筒(2)、输沙管(3)、自动防风片(4)、密封箱体(5)、盛沙盆(6)、支架(7)、电子天平(8)、自动升降平台(9)、传动架(10)、自动数据采集器(11)以及调向风叶(12)，所述进沙管(1)为水平设置的圆筒形，其与所述竖直风筒(2)的侧面相连通，所述竖直风筒(2)内部朝向所述进沙管(1)的进沙口的位置处设有一竖直挡板(13)，所述竖直挡板(13)与所述进沙口之间形成进风通道，所述竖直风筒(2)上方相对所述进沙管(1)设置位置的一侧设有排风口(14)，所述竖直风筒(2)的顶部设有所述调向风叶(12)； 所述竖直风筒(2)的底端与所述密封箱体(5)的顶部开口外边缘处转动连接，所述输沙管(3)位于所述密封箱体(5)的内部，且所述输沙管(3)与所述竖直风筒(2)的底部相连通；所述输沙管(3)的底部出沙口呈漏斗形，且在所述出沙口的边缘处铰接有一能够封堵住其的所述自动防风片(4)；所述盛沙盆(6)位于所述出沙口的正下方，并由所述支架(7)进行支撑，所述电子天平(8)位于所述盛沙盆(6)的下方，并由所述自动升降平台(9)进行支撑，所述电子天平(8)上升的同时能够将所述盛沙盆(6)抬起；所述传动架(10)一端与所述自动升降平台(9)相固连，另外一端与所述自动防风片(4)远离所述出沙口的一侧相固连；所述自动数据采集器(11)位于所述密封箱体(5)内部，并与所述电子天平(8)电连接。
2.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述排风口(14)的口径大小可调。
3.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述进沙管(1)的外部设置有平衡块(16)。
4.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述支架(7)为三脚支架。
5.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述自动升降平台(9)内部设有计时器。
6.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述电子天平(8)的精度为0.01g，量程≥200g。
7.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述密封箱体(5)整体设置于地面下方。
8.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述调向风叶(12)能够使所述进沙管(1)的所述进沙口始终指向来风的方向。
9.根据权利要求1所述的一种自动称重集沙仪，其特征在于，所述竖直风筒(2)的底端通过轴承(15)与所述密封箱体(5)的顶部开口外边缘处相连接。
10.根据权利要求1-9任意一项所述的一种自动称重集沙仪，其特征在于，所述盛沙盆(6)以及所述密封箱体(5)均采用不锈钢材料制作而成。
