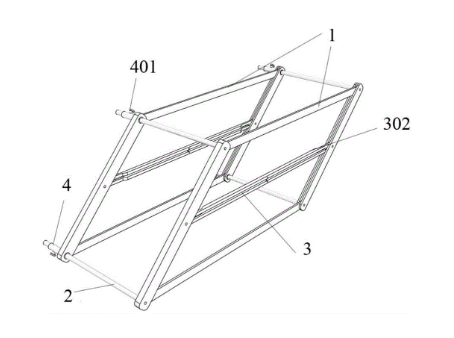

1.流量测试辅助工具，其特征在于，包括： 一对矩形框架，一对所述矩形框架的四条边相互铰接； 至少四根插杆，至少四根插杆设置在其中一个所述矩形框架的四个顶点处，且与所述矩形框架所在的平面垂直； 至少四个套管，至少四个套管设置在另一个所述矩形框架的四个顶点处，至少四个所述套管与至少所述四根插杆的位置对应，并以能够分别容纳至少所述四根插杆自由端的方式设置； 标尺，其两端分别与所述矩形框架一对平行的边的中点位置铰接。

2.如权利要求1所述的流量测试辅助工具，其特征在于，一对所述矩形框架的四条边的连接部位通过阻尼转轴铰接。

3.如权利要求1所述的流量测试辅助工具，其特征在于，所述套管侧壁开设有螺纹孔，所述螺纹孔内设置有旋紧螺栓。

4.如权利要求2所述的流量测试辅助工具，其特征在于，设置有所述套管的所述矩形框架的四条边的连接部位均设置有通孔，并通过空心阻尼转轴铰接，所述套管与所述通孔对应设置。

5.如权利要求2所述的流量测试辅助工具，其特征在于，所述标尺的数量有两根，分别设置在一对所述矩形框架上，所述标尺上沿长度方向开设有贯通槽。

6.如权利要求5所述的流量测试辅助工具，其特征在于，所述贯通槽包括沿着所述标尺长度方向延伸的水平段以及所述水平段中部向两侧垂直延伸形成的竖直段。

7.如权利要求6所述的流量测试辅助工具，其特征在于，所述水平段和所述竖直段的边缘向外延伸形成凸起，两根所述标尺上的凸起相对布置。
