本实用新型公开了一种河流水质检测用采样装置，包括握把和牵引限位组件，所述握把一侧焊接固定有连接块，且连接块下端焊接固定有固定轴承，所述固定轴承内部通过键连接有转动轴，且转动轴一侧焊接固定有转动手柄，所述牵引限位组件设置于连接块一侧，且牵引限位组件下端设置有磁性组装组件。该河流水质检测用采样装置，手持握把，另一只手握住转动手柄，顺时针将转动轴于固定轴承内侧转动，可将牵引绳放出，牵引绳于伸长杆下端的限位环贯穿伸出，可避免牵引绳缠绕散乱，提高使用该采样装置的便捷性，根据需要采取的河流水的深度，将合适数量的内嵌磁性块安置于磁性片内侧，内嵌磁性块通过磁性片可与外固定框磁性相吸连接。

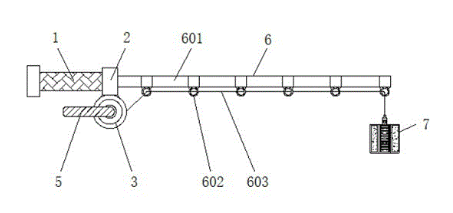

1.一种河流水质检测用采样装置，包括握把（1）和牵引限位组件（6），其特征在于：所述握把（1）一侧焊接固定有连接块（2），且连接块（2）下端焊接固定有固定轴承（3），所述固定轴承（3）内部通过键连接有转动轴（4），且转动轴（4）一侧焊接固定有转动手柄（5），所述牵引限位组件（6）设置于连接块（2）一侧，且牵引限位组件（6）下端设置有磁性组装组件（7）。
2.根据权利要求1所述的一种河流水质检测用采样装置，其特征在于：所述牵引限位组件（6）包括伸长杆（601）、限位环（602）和牵引绳（603），所述伸长杆（601）下端焊接固定有限位环（602），且限位环（602）内部贯穿设置有牵引绳（603）。
3.根据权利要求2所述的一种河流水质检测用采样装置，其特征在于：所述限位环（602）关于伸长杆（601）下端呈横向均匀分布，且伸长杆（601）通过连接块（2）与握把（1）构成一体化结构。
4.根据权利要求1所述的一种河流水质检测用采样装置，其特征在于：所述磁性组装组件（7）包括外固定框（701）、磁性片（702）、内嵌磁性块（703）和采集桶（704），所述外固定框（701）内侧粘接固定有磁性片（702），且磁性片（702）内侧安置有内嵌磁性块（703），所述外固定框（701）外侧粘接固定有采集桶（704）。
5.根据权利要求4所述的一种河流水质检测用采样装置，其特征在于：所述内嵌磁性块（703）通过磁性片（702）与外固定框（701）相连接，且外内嵌磁性块（703）关于固定框（701）的内部呈纵向均匀分布。
