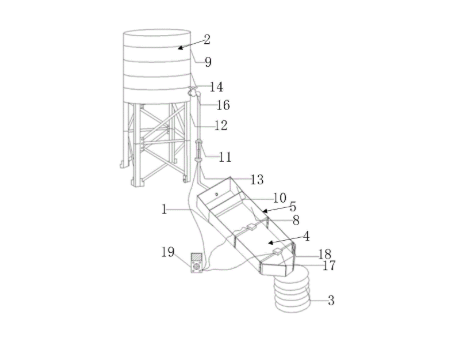

1.一种砒砂岩区水力冲刷实验装置，其特征在于，包括：用于装载待冲刷区域的隔水机构(1)、用于为隔水机构(1)提供水源的供水机构(2)以及用于收集泥沙的收集机构(3)，所述供水机构(2)、所述隔水机构(1)以及所述收集机构(3)依次可拆卸地连接； 所述隔水机构(1)包括：用于装载待冲刷区域的底板(4)以及三个用于挡水的侧板(5)，三个所述侧板(5)分别可拆卸地设置在底板(4)的三个边界位置处。

2.根据权利要求1所述的一种砒砂岩区水力冲刷实验装置，其特征在于，所述隔水机构(1)为顶部开放式结构。

3.根据权利要求1所述的一种砒砂岩区水力冲刷实验装置，其特征在于，所述底板(4)包括：两个用于对待冲刷区域起支撑作用的第一骨架(6)、多个用于对待冲刷区域起支撑作用的第二骨架(7)以及防水帆布套(8)；两个所述第一骨架(6)相互平行设置，多个所述第二骨架(7)相互平行设置在两个所述第一骨架(6)之间，所述第二骨架(7)的两端分别一一对应地与两个所述第一骨架(6)连接，所述防水帆布套(8)可拆卸地包覆在所述第一骨架(6)和第二骨架(7)的外侧。

4.根据权利要求1所述的一种砒砂岩区水力冲刷实验装置，其特征在于，所述供水机构(2)包括：储水桶(9)、用于向隔水机构(1)中溢水的溢流槽(10)以及用于连接储水桶(9)和所述溢流槽(10)的供水管道(11)，所述储水桶(9)通过供水管道(11)与所述溢流槽(10)可拆卸地连接，所述溢流槽(10)设置在所述隔水机构(1)的上方。

5.根据权利要求4所述的一种砒砂岩区水力冲刷实验装置，其特征在于，所述供水机构(2)还包括：用于支撑储水桶(9)的第一支架(12)以及用于控制供水管道(11)流量的流量控制机构(13)，所述储水桶(9)可拆卸地设置在所述第一支架(12)上，所述供水管道(11)的一端与所述储水桶(9)可拆卸地连接，所述流量控制机构(13)可拆卸地设置在所述供水管道(11)的另一端。

6.根据权利要求4所述的一种砒砂岩区水力冲刷实验装置，其特征在于，所述储水桶(9)包括：可折叠钢丝骨架(14)、防水帆布(15)以及用于控制储水桶(9)出水的阀门(16)，所述防水帆布(15)可拆卸地包覆在所述可折叠钢丝骨架(14)的外侧，所述阀门(16)设置在所述防水帆布(15)上，所述阀门(16)通过供水管道(11)与所述溢流槽(10)可拆卸地连接。

7.根据权利要求1所述的一种砒砂岩区水力冲刷实验装置，其特征在于，所述收集机构(3)为折叠式桶体，所述收集机构(3)可拆卸地设置在所述隔水机构(1)的下方。

8.根据权利要求1所述的一种砒砂岩区水力冲刷实验装置，其特征在于，还包括：用于检测隔水机构(1)中水流流速的流速监测机构(17)以及用于支撑所述流速监测机构(17)的第二支架(18)，所述第二支架(18)与所述隔水机构(1)可拆卸地连接，所述流速监测机构(17)可拆卸地设置在所述第二支架(18)上，所述流速监测机构(17)位于所述隔水机构(1)的上方。
