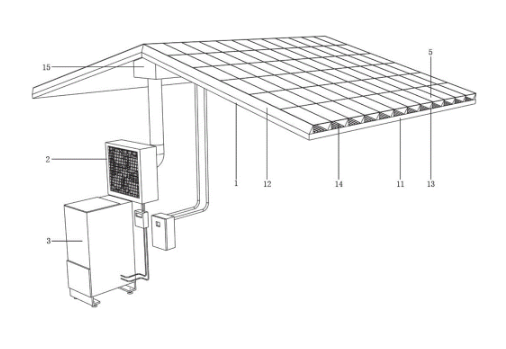

本实用新型公开了一种利用太阳能发电产生余热的空气源热泵，其包括太阳能光伏板支架、蒸发器、压缩机和换热器；太阳能光伏板支架包括底板，在底板顶面竖直设有两块平行的边板；在两块边板之间的底板顶面上均匀排列设有若干个与边板平行的隔板，在边板及隔板顶部铺设有太阳能光伏板，底板、太阳能光伏板、边板以及隔板形成若干个空气流道；在边板一端的底板上设有与空气流道连通的集风槽；蒸发器进风口与集风槽通过管道连通，蒸发器与压缩机分体设置、并通过管路连通；压缩机与换热器通过管路连通。优点在于：通过太阳能光伏发电与空气源热泵的组合，实现了高品位电能+低品位热能的综合利用，提升了太阳能的综合利用效率。
1.一种利用太阳能发电产生余热的空气源热泵，其特征在于，其包括太阳能光伏板支架、蒸发器、压缩机和换热器；所述太阳能光伏板支架包括底板，在所述底板顶面竖直设有两块平行的边板；在两块所述边板之间的所述底板顶面上均匀排列设有若干个与所述边板平行的隔板，在所述边板及所述隔板顶部铺设有太阳能光伏板，所述底板、所述太阳能光伏板、所述边板以及所述隔板形成若干个空气流道；在所述边板一端的所述底板上设有与所述空气流道连通的集风槽；所述蒸发器进风口与所述集风槽通过管道连通，所述蒸发器与所述压缩机分体设置、并通过管路连通；所述压缩机与所述换热器通过管路连通。
2.根据权利要求1所述的一种利用太阳能发电产生余热的空气源热泵，其特征在于，所述底板为一块向上倾斜设置的平板，所述边板设置在所述底板底端两侧的顶部板面上，所述集风槽设置在所述底板顶端下方的底部板面上。
3.根据权利要求1所述的一种利用太阳能发电产生余热的空气源热泵，其特征在于，所述底板为两块成人字形排列的平板，所述边板设置在每块平板底端两侧的顶部板面上，所述集风槽设置在两块平板顶端下方的底部板面上。
