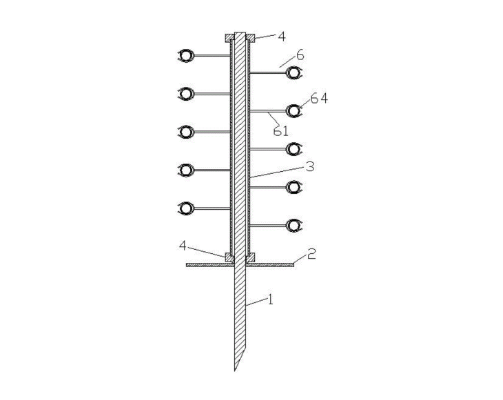

1.一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：包括定位轴(1)、基座盘(2)和旋转轴(3)，所述定位轴(1)竖向设置，其下端贯穿所述基座盘(2)的中部，且二者相互连接固定，所述旋转轴(3)为两端贯通的空心轴，其两端分别安装有旋转部件(4)，所述旋转轴(3)竖直套设于所述定位轴(1)外，且所述定位轴(1)的上下端分别贯穿两个所述旋转部件(4)中间适配的通孔，并可相对旋转，位于下方的所述旋转部件(4)与所述基座盘(2)的上表面接触，并可相对旋转，所述旋转轴(3)的表面固定有竖向设置并朝向其一侧延伸的风向标(5)，所述旋转轴(3)对应所述风向标(5)的两侧的部位分别上下间隔的设有多个集沙装置(6)，多个所述集沙装置(6)水平高度不同，且所述集沙装置(6)的进沙口朝向所述风向标(5)延伸的反方向；所述旋转部件(4)为圆柱状的尼龙套筒，所述尼龙套筒的一端设有与所述旋转轴(3)的对应端插接固定的插槽；位于下方的所述尼龙套筒的下端同轴设有圆环状的旋转部(41)，且所述旋转部(41)的下端设为尖端，或所述旋转部(41)的下端沿其周向间隔嵌装有三个滚珠(411)。

2.根据权利要求1所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：所述旋转轴(3)为方管，所述插槽为与其匹配的方形槽。

3.根据权利要求2所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：所述风向标(5)为直角梯形形，其两条直角边分别水平延伸并垂直于所述旋转轴(3)的一面，且较长的一条直角边位于上方。

4.根据权利要求1所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：多个所述集沙装置(6)在所述旋转轴(3)的两侧等间距的上下交错分布。

5.根据权利要求1所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：所述定位轴(1)的下端设有利于其插入地下的斜切端。

6.根据权利要求1至5任一项所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：所述集沙装置(6)包括连杆(61)、集沙袋(62)和内支撑(63)，所述连杆(61)水平设置，其一端垂直固定在所述旋转轴(3)的对应侧，其另一端设有夹持件(64)，所述集沙袋(62)为水平向设置的条形袋体，其一端敞口，另一端封闭，所述内支撑(63)一端设置为圆管状，并套设置于所述集沙袋(62)的一端敞口内，且突出于所述集沙袋(62)的敞口外，并构成所述集沙装置(6)的进沙口，所述内支撑(63)另一端的上端朝向所述风向标(5)所在侧延伸形成袋体支撑部(631)，所述袋体支撑部(631)截面为圆弧状，且弧形开口向下，且所述袋体支撑部(631)延伸至所述集沙袋(62)的另一端上部的端头处，所述夹持件(64)夹持于所述集沙袋(62)与所述内支撑(63)的一端相互重叠部位。

7.根据权利要求6所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：所述袋体支撑部(631)对应所述集沙袋(62)的封闭端的一端设为圆弧端。

8.根据权利要求7所述的一种测定风沙流及输沙通量的可旋转集沙仪，其特征在于：所述集沙袋(62)为400目的双层不锈钢丝网袋。
