本实用新型涉及铁路供电技术领域，且公开了一种电缆接头防护装置，包括线缆和抗压环，所述线缆接触于固定环内部，所述固定环固定连接于防护管的前端，所述防护管固定连接于保护壳的左右两侧中部，所述抗压环固定连接于保护壳内部上下侧，所述抗压环位于保护壳内部中部。设有保护壳，其由玻璃钢材质制作而成，且具有耐高温和耐低温的性能，从而便于内部的电缆能够正常运行，具有高强的抗压性，此外复位弹簧也具有缓冲抗压效果，此外设有定位器和显示条，便于工作人员快速定位该保护装置的位置，同时螺孔方便打开保护壳对内部的线缆进行检查、维修。并且保护管内部设有冷缩电缆中间接头，抗压性能好且避免了接头在受到外界重压时断裂的问题。

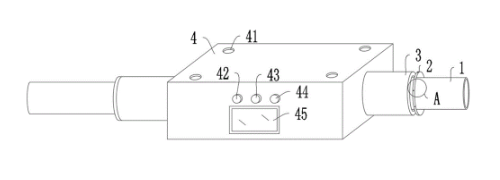

1.一种电缆接头防护装置，包括线缆(1)和抗压环(5)，其特征在于：所述线缆(1)接触于固定环(2)内部，所述固定环(2)固定连接于防护管(3)的前端，所述防护管(3)的数量为两个，所述防护管(3)固定连接于保护壳(4)的左右两侧中部，所述抗压环(5)固定连接于保护壳(4)内部上下侧，所述抗压环(5)位于保护壳(4)内部中部； 冷缩电缆中间接头(31)； 主线缆孔(32)； 次线缆孔(33)； 螺孔(41)； 第一警示器(42)； 第二警示器(43)； 定位器(44)； 显示条(45)； 橡胶软垫(51)； 复位弹簧(52)。
2.根据权利要求1所述的一种电缆接头防护装置，其特征在于：所述固定环(2)的外侧开设有固定限位孔(21)，所述防护管(3)内部接触有线缆(1)，所述线缆(1)接触于橡胶软垫(51)的内侧。
3.根据权利要求1所述的一种电缆接头防护装置，其特征在于：所述冷缩电缆中间接头(31)固定连接于防护管(3)内部，所述主线缆孔(32)开设于冷缩电缆中间接头(31)的中部，所述次线缆孔(33)的数量为四个，所述次线缆孔(33)开设于冷缩电缆中间接头(31)的外侧，所述次线缆孔(33)位于主线缆孔(32)的四周。
4.根据权利要求1所述的一种电缆接头防护装置，其特征在于：所述螺孔(41)的数量为四个，所述螺孔(41)开设于保护壳(4)的顶部四周，所述第一警示器(42)固定连接于保护壳(4)前端中部，所述第二警示器(43)固定连接于保护壳(4)前端中部，所述第二警示器(43)位于第一警示器(42)的右侧。
5.根据权利要求1所述的一种电缆接头防护装置，其特征在于：所述定位器(44)固定连接于保护壳(4)前端中部，所述定位器(44)位于第二警示器(43)的右侧，所述显示条(45)固定连接于保护壳(4)正面下端。
6.根据权利要求1所述的一种电缆接头防护装置，其特征在于：所述橡胶软垫(51)固定连接于抗压环(5)的内侧，所述复位弹簧(52)固定连接于抗压环(5)内部。
