本实用新型涉及农具领域，公开了一种手摇式禾本科牧草种子脱粒器，其包括开口向上的盒体，还包括设于盒体上部的一侧的耐磨板，脱粒杆的两端卡设于盒体上的卡槽内，脱粒杆在卡槽可自由滑动；耐磨板对侧的盒体侧壁和脱粒杆之间设有固定器，固定器锁定脱粒杆和耐磨板之间的距离；脱粒杆一端伸出盒体外设有呈Z字型的手柄，通过手摇手柄，驱动脱粒杆旋转，将挤压于脱粒杆和耐磨板之间种子进行挤压脱粒；盒体内、脱粒杆下方设有滤网，滤网下方设有用于收集种子的抽屉。本实用新型可便捷地获得种子，适用于田间试验用量小的牧草，可以确保不同品种之间不易混杂。该脱离器将脱粒和去芒同时进行，减少了牧草种子加工工序的处理时间，脱粒快，效率高。

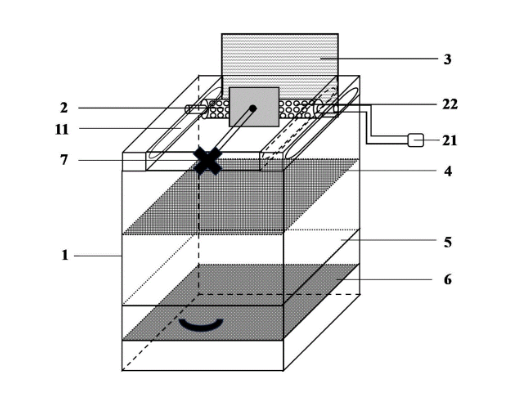

1.一种手摇式禾本科牧草种子脱粒器，其包括开口向上的盒体(1)，其特征在于：还包括设于所述盒体(1)上部的一侧的耐磨板(3)，脱粒杆(2)的两端卡设于所述盒体(1)上的卡槽(11)内，所述脱粒杆(2)在所述卡槽(11)内滑动；所述耐磨板(3)对侧的盒体(1)侧壁和所述脱粒杆(2)之间设有固定器(7)，所述固定器(7)锁定所述脱粒杆(2)和所述耐磨板(3)之间的距离；所述脱粒杆(2)一端伸出所述盒体(1)外设有呈Z字型的手柄(21)，通过手摇所述手柄(21)，驱动所述脱粒杆(2)旋转，将挤压于所述脱粒杆(2)和所述耐磨板(3)之间的禾本科牧草种子进行挤压脱粒； 所述盒体(1)内、所述脱粒杆(2)下方设有滤网(4)，所述滤网(4)下方设有用于收集种子的抽屉(5)。
2.根据权利要求1所述手摇式禾本科牧草种子脱粒器，其特征在于：所述抽屉(5)的底面为筛网(6)。
3.根据权利要求2所述手摇式禾本科牧草种子脱粒器，其特征在于：所述筛网(6)的孔径为0.4～0.6mm。
4.根据权利要求1所述手摇式禾本科牧草种子脱粒器，其特征在于：所述滤网(4)的孔径为5～8mm。
5.根据权利要求1所述手摇式禾本科牧草种子脱粒器，其特征在于：所述脱粒杆(2)的杆体表面设有多个圆形软质的凸件(22)。
6.根据权利要求5所述手摇式禾本科牧草种子脱粒器，其特征在于：所述耐磨板(3)上设有多个条纹式的凸起物。
7.根据权利要求1所述手摇式禾本科牧草种子脱粒器，其特征在于：所述固定器(7)包括螺纹杆件，所述螺纹杆件的一端设有十字旋钮，另一端设有挡板，所述螺纹杆件穿设于十字旋钮中，并固定于所述盒体(1)侧壁上的螺纹孔中。
